SCJ-LL21一体式雷达流量计

工作原理：

SCJ-LL21 一体式雷达流量计是高精度、低功耗、高度集成的非接触式遥测设备，集成雷达水位计、流速仪（基于多普勒原理，含优化智能算法）、太阳能锂电池供电系统、低功耗采集存储传输模块、蓝牙模块及充电控制器。其为集供电、采集、存储、传输和远程配置升级于一体的智能遥测传感器，采用工业级处理器及无线模组，通过内置嵌入式软件定制采集数据并传输至监管平台，可满足水利、水文、环保等多行业应用需求。

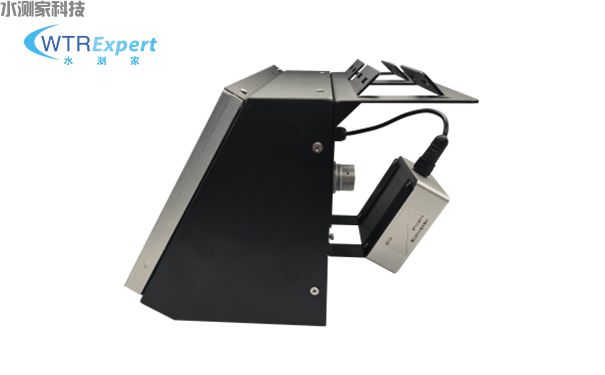

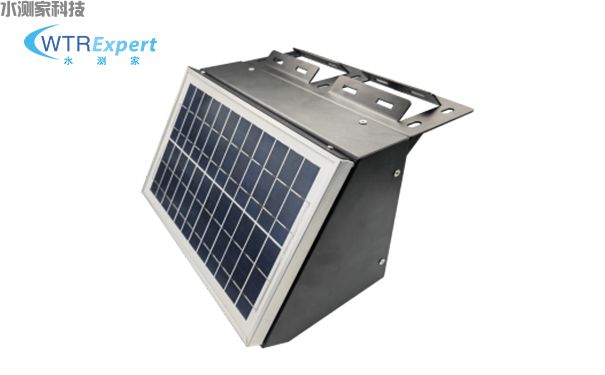

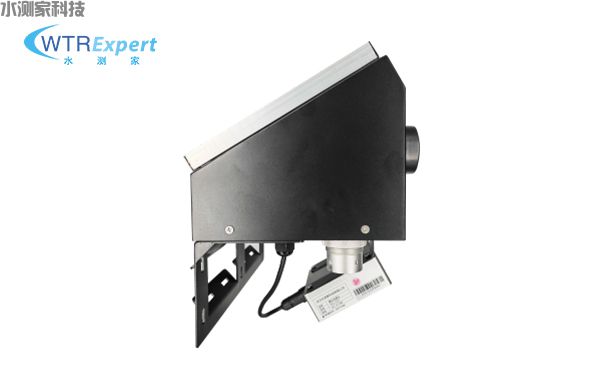

一体式流量计

主要特点：

超高测距精度：量程广、精度高，远距离测量精准，满足高精度需求。

宽幅耐温能力：极端气候下稳定运行。

超低能耗表现：工作电流≤6mA，能耗低，续航与寿命更长。

强劲信号接收：RF 灵敏度高，多频段接收强，弱信号区通讯稳。

稳定功率输出：LTE 功率稳定，保障无线通讯与远程传输可靠。

一体化结构整合：集成核心部件，减少故障，提升稳定性。

优质天线配置：内置 4G 与 BLE5.1 天线，无线连接稳、覆盖广。

全兼容内部协同：参数预设匹配，无需调试，开机即用。

多截面算法适配：内置多种算法，适配不同截面，适用场景广。

多元配置方式：支持蓝牙、Type-C USB、4G 配置，适配多场景操作。

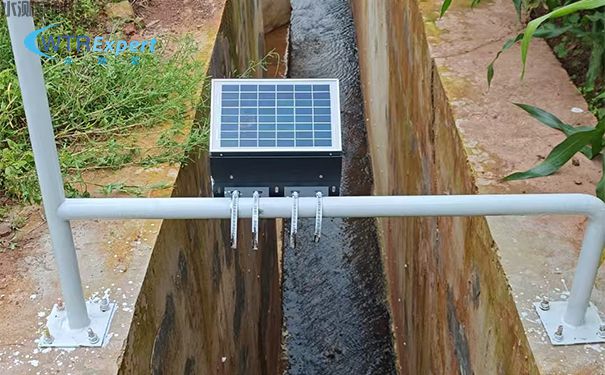

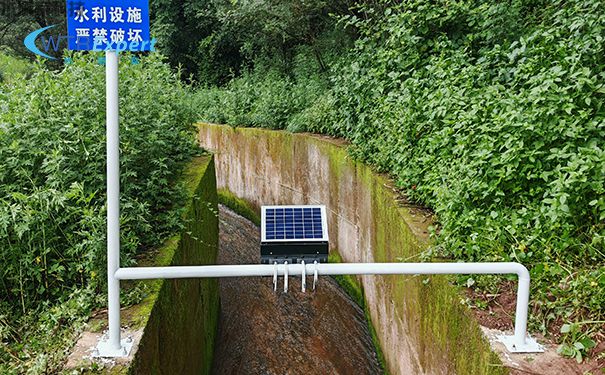

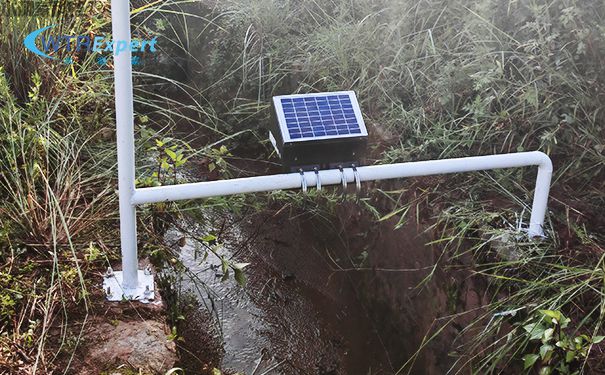

雷达明渠流量计

产品参数：

供电范围	直流 12V/24V（极限 DC 6-28V）建议 DC12V
水位测量范围	0-50m
水位分辨率	1mm
水位测量精度	±2mm
水位雷达波频率	60-62GHz
水位天线角度	(水平和垂直 ,3dB)±8 °
流速范围	0-65m/s (可设置范围 0-18m/s;0-36m/s;0-65m/s),默认 0-18m/s ②
流速精度	1%(1m 以内精度±1cm/s)
流速分辨率	1mm/s
测流雷达频率	24GHz
测流天线波束角	水平方向 12 °,垂直方向25°
外壳材质	铝合金
工作电流	平均电流<18mA @ DC12V 25℃
防水等级	IP68
传感器接口	1路RS485接口
可控电源输出	1路可控电源输出
存储容量	128MB (1Gbit) 存储器
蓝牙类型	BLE5.1 2.4G~2.48GHz
通讯方式	部集成全网通4G　DTU，无需外部DTU即可通讯
工作温度	-30℃~70℃
存储温度	-40℃ ~85℃
通讯协议	标准 Modbus-RTU 协议,功能码 03H
供电系统	6W太阳能板@DC12V 内置一体化成型 19AH @DC12V
