山洪预警野外监测站设备建设实施方案

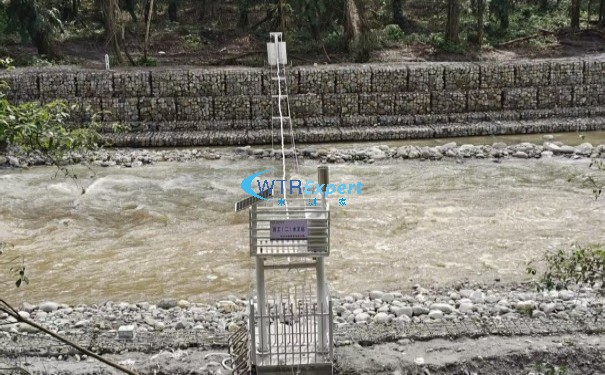

西藏林芝山洪水文站水位流量监测

一、项目背景

山洪灾害具有突发性强、破坏力大、预测预警难度高的特点，是我国山区最严重的自然灾害之一。据应急管理部数据，2024 年我国因山洪灾害造成的直接经济损失超 300 亿元，因灾死亡失踪人数占洪涝灾害总伤亡人数的 65%。山区地形复杂、气候多变，传统监测手段难以覆盖偏远区域，预警信息传递滞后，成为山洪防御的突出短板。  国家高度重视山洪灾害防治工作，《“十四五” 国家应急体系规划》明确提出 “完善山洪灾害监测预警网络，实现重点隐患区监测全覆盖”，《山洪灾害防治工程技术规范》要求 “在山洪易发区建设自动化监测站，提升实时监测能力”。在此背景下，建设山洪监测预警站设备，通过智能化手段捕捉降雨、水位、土壤墒情等关键数据，构建 “监测 — 预警 — 疏散” 快速响应链条，对减少山洪灾害损失、保障群众生命财产安全具有重要意义。

二、现状问题

监测覆盖不足：70% 的山洪易发区位于偏远山区，现有监测站密度不足 1 个 / 100 平方公里，部分区域完全处于监测盲区，2023 年西南某县山洪灾害因无监测数据导致预警延迟 2 小时，造成 12 人遇难。

设备适应性差：野外监测设备受暴雨、雷电、高温等极端环境影响，故障率高达 40%，北方山区冬季低温导致电池续航缩短至 3 天，数据传输中断现象频发。

数据精度不足：传统雨量计在强降雨（＞50mm/h）时计量误差超 20%，水位监测依赖人工标尺，无法捕捉洪水暴涨过程，导致预警阈值设置不合理。

供电通信薄弱：60% 的野外站点无市电供应，太阳能供电系统在连续阴雨天气下常因电量不足停机；山区 4G 信号覆盖率仅 55%，数据传输中断率超 30%。

维护响应滞后：设备故障后，人工巡检平均耗时 2 天，偏远站点甚至需 5 天以上，2024 年华南某山区监测站因传感器故障，错失 3 次山洪预警机会。

三、解决思路

优化站点布局：结合山洪风险区划，在沟谷出口、河道汇流处、村庄上游 1-3 公里处加密监测站，重点区域监测密度提升至 1 个 / 50 平方公里，实现隐患点全覆盖。

强化设备环境适应性：选用工业级耐候设备，防护等级≥IP66，工作温度范围扩展至 - 40℃-70℃，配备防雷接地系统（接地电阻≤4Ω），降低极端环境故障率。

提升监测数据精度：采用高精度传感器，雨量监测误差≤5%（强降雨时），水位监测精度达 ±1cm，土壤墒情数据采集间隔缩短至 10 分钟，捕捉细微变化。

构建多元保障体系：采用 “太阳能 + 锂电池 + 备用发电机” 混合供电，连续阴雨续航≥15 天；通信上实现 “4G/5G + 北斗短报文” 双模传输，确保数据不中断。  建立智能运维机制：通过设备状态远程监测系统，提前预警电池欠压、传感器故障等问题，配备无人机巡检团队，故障响应时间缩短至 24 小时内。

四、硬件感知体系

1、气象监测设备

翻斗式雨量计：核心监测降雨强度与累计雨量，分辨率 0.5mm，支持 100mm/h 强降雨测量，内置加热装置防止冬季结冰，数据输出频率 1 分钟 / 次。

气象站：监测风速（0-60m/s）、风向（0-360°）、空气温度（-40℃-60℃）、湿度（0-100% RH），为降雨产流模型提供辅助参数，防护等级 IP65。

2、水文监测设备

雷达水位计：非接触式测量河道、沟谷水位，量程 0-50m，精度 ±3mm，抗泥沙、漂浮物干扰，适用于浑浊水流环境，数据更新频率快。

超声波流量计：在重点河段监测流量变化，测量范围 0.1-10m/s，支持非满管 / 满管测量，内置数据存储功能。

3、土壤与地质监测设备

土壤墒情传感器：埋深 50cm 和 100cm 处，监测土壤体积含水量（0-100%）、温度（-30℃-50℃），判断土壤饱和程度，预测坡面汇流速度。

滑坡裂缝计：安装于易滑坡体，测量裂缝开合度（量程 0-50mm，精度 ±0.1mm），感知地质体变形趋势，提前预警山体滑坡风险。

4、数据传输与供电设备

数据采集终端：集成多种传感器接口，支持 RS485、模拟量信号接入，具备数据预处理、加密功能，本地存储容量大。

通信模块：4G/5G 模块支持全网通，北斗短报文模块单次通信量≥100 字节，在无地面网络时自动切换，确保预警信息优先传输。

供电系统：60W 单晶硅太阳能板（转换效率≥23%）+12V/100Ah 磷酸铁锂电池（循环寿命≥2000 次），配套 MPPT 控制器和防雷模块，低温环境下启用电池加热功能。

5、辅助设备

太阳能供电箱：防水等级 IP66，内置充放电管理系统，支持远程查看电量状态，具备过充、过放、短路保护。

防盗支架：采用 304 不锈钢材质，配备防拆报警传感器，当设备被移动或破坏时，自动发送报警信息至管理平台。

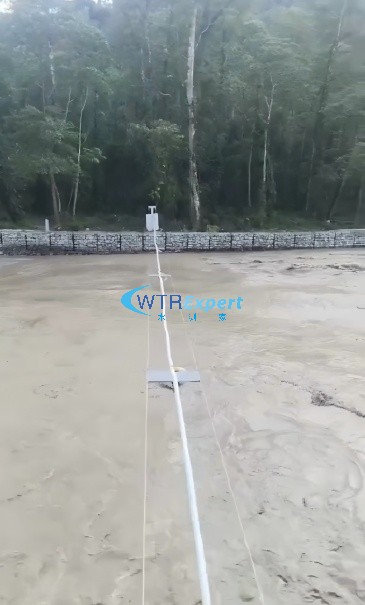

阵列式雷达波测流系统助力水文站山洪监测预警

五、场景应用

山洪预警响应：某山区监测站在 1 小时内监测到降雨量达 80mm，土壤墒情传感器显示表层土壤含水量饱和（＞90%），雷达水位计数据 5 分钟内从 1.2m 飙升至 3.5m。系统自动触发红色预警，通过北斗短报文将预警信息推送至乡镇应急办，同时联动村广播和铜锣预警，30 分钟内完成 500 余名村民转移，避免了人员伤亡。

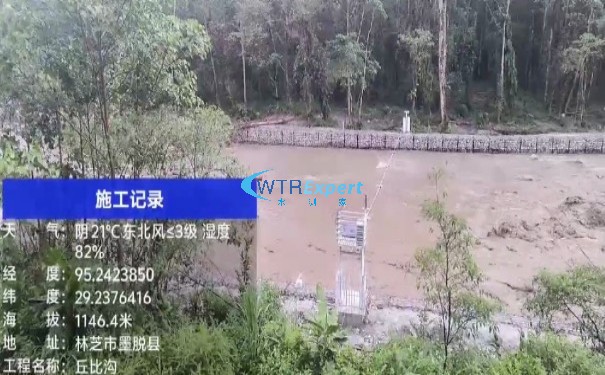

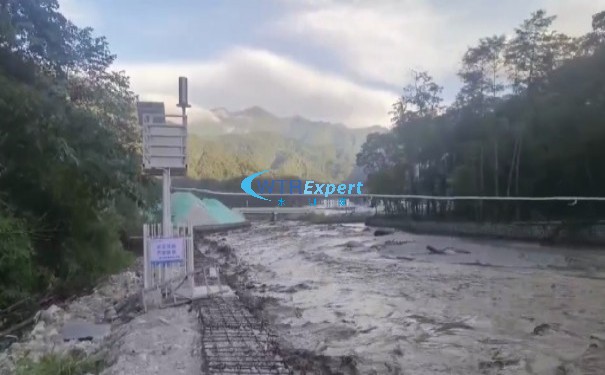

水文站测流系统

极端天气监测：北方冬季暴雪期间，监测站启动加热功能防止雨量计结冰，在 - 25℃环境下持续运行，准确记录降雪量（折合降雨量 12mm）。结合风速（8m/s）和土壤冻结深度数据，预测融雪期可能发生的冰凌阻塞河道风险，提前通知相关部门清理河道。

滑坡联动预警：滑坡裂缝计监测到某山体裂缝单日扩张 3mm，同时土壤墒情显示深层含水量持续上升，系统判断滑坡风险等级为 “高”。将数据推送至地质灾害监测中心，结合降雨预报（未来 24 小时有暴雨），启动滑坡点周边 30 户居民临时避险转移，2 天后该区域发生小规模滑坡，无人员伤亡。

设备智能运维：管理平台通过远程监测发现某站点太阳能板充电效率下降至 70%，判断可能存在灰尘覆盖或角度偏移。无人机巡检确认光伏板积灰，运维团队携带清洁工具前往处理，2 小时内恢复设备正常供电，避免因电量不足导致监测中断。

数据支撑决策：通过 3 年监测数据积累，某县水利局分析得出：当小时雨强≥40mm 且土壤含水量≥80% 时，极易引发山洪。据此调整预警阈值，使预警准确率从 65% 提升至 88%，预警提前时间从 15 分钟延长至 25 分钟，为群众转移争取了更充足的时间。

本项目方案通过构建 “环境适应强、数据精度高、传输稳定可靠” 的山洪野外监测体系，可实现山洪灾害 “早发现、早预警、早处置”。
