排污口流量在线监测方案

一、项目背景

随着工业化和城市化进程的加速，环境污染问题愈发严峻，其中污水排放对生态环境和人类健康构成了严重威胁。排污口作为污水进入自然水体的关键通道，其有效监测和管理对于环境保护至关重要。

传统的排污口流量监测方式通常依赖人工巡查和定期采样。人工巡查不仅耗费大量的人力、物力和时间，而且监测频率较低，无法及时发现排污口的流量异常变化 。定期采样则存在数据更新滞后的问题，不能实时反映排污口的实际排放情况。例如，在一些工业集中区域，企业的生产活动可能会导致排污口流量在短时间内发生剧烈变化，如果仅依靠传统的监测方式，很难及时捕捉到这些变化，从而无法及时采取有效的污染控制措施。

此外，传统监测方式还存在数据准确性和可靠性不足的问题。人工测量容易受到测量人员的技术水平、测量设备的精度以及环境因素等多种因素的影响，导致测量数据存在误差。而且，由于监测频率有限，所获取的数据可能无法全面反映排污口的真实排放状况，这对于科学评估排污对环境的影响以及制定合理的环保政策极为不利。

随着科技的不断进步，尤其是物联网、传感器、通信和大数据分析等技术的飞速发展，为排污口流量在线监测提供了有力的技术支撑。在线监测项目能够实现对排污口流量的实时、连续监测，及时准确地掌握排污口的排放动态，弥补传统监测方式的诸多不足，对于加强环境保护、保障生态安全具有重要的现实意义 。

二、监测目标与原则

（一）监测目标

精确流量测量：运用先进的流量监测技术和设备，实现对排污口污水流量的高精度测量，为污染总量核算和排污许可管理提供可靠的数据基础。无论是工业企业的间歇性排污，还是城市污水管网的连续排放，都能准确捕捉流量变化。

实时数据传输：借助 4G/5G、有线网络等通信技术，将监测数据实时传输至监控中心，确保数据传输的延迟不超过 1 分钟 ，使监管部门能够及时掌握排污口的流量动态，为应急决策提供及时的数据支持。

数据长期存储与分析：建立完善的数据存储系统，对至少 5 年的监测数据进行存储，以便进行历史数据回溯和分析。通过数据分析，挖掘流量变化规律，为环境评估和污染防治提供科学依据。

异常预警与报警：设定合理的流量预警阈值，当监测数据超出正常范围时，系统能在 3 分钟内自动触发预警机制，通过短信、平台、微信等方式及时通知相关人员，以便快速采取应对措施，减少环境污染风险。

与现有系统兼容：确保在线监测系统能够与当地环保部门的监控平台、企业内部的生产管理系统等进行无缝对接，实现数据共享和业务协同，提高环境管理的效率和水平。

（二）监测原则

准确性原则：选用高精度的流量监测设备，如电磁流量计、多普勒超声波流量计等，并定期进行校准和维护，确保设备的测量精度和稳定性。同时，采用科学的数据采集和处理方法，减少数据误差，保证监测数据的准确性。

可靠性原则：系统设备具备良好的稳定性和抗干扰能力，能够在恶劣的环境条件下（如高温、高湿、强电磁干扰等）正常运行。配备备用电源和数据备份系统，防止数据丢失和系统故障，确保监测工作的连续性和可靠性。

实时性原则：实现监测数据的实时采集、传输和处理，使监管部门能够及时了解排污口的流量变化情况。采用先进的通信技术和数据处理算法，提高数据传输和处理的速度，满足实时监测的需求。

经济性原则：在满足监测要求的前提下，合理选择监测设备和技术方案，降低项目建设和运营成本。优化系统配置，提高设备利用率，避免不必要的投资浪费。

可扩展性原则：系统设计具备良好的可扩展性，能够根据未来监测需求的变化，方便地增加监测点位、扩展监测参数和升级系统功能，适应不断发展的环境保护工作的需要。

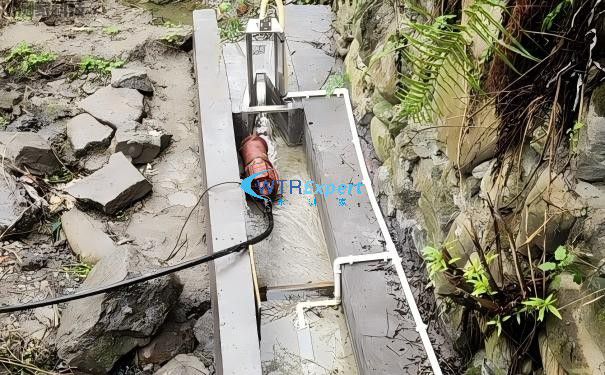

武汉水测家雷达流量计在线测流

三、系统总体架构

本排污口流量在线监测系统采用分层分布式架构，这种架构模式具有良好的扩展性、稳定性和可维护性，能够高效地实现排污口流量的实时监测与管理。系统主要由现场监测层、数据传输层、数据处理层与应用管理层四个层次构成，各层之间分工明确，协同工作 。

现场监测层：部署在排污口现场，是整个系统的数据采集源头。这一层配备了各类先进的流量监测设备，如电磁流量计、多普勒超声波流量计等，以及相关的辅助设施。这些设备能够对排污口的污水流量进行实时、精准的测量，并将采集到的数据进行初步处理。同时，为确保设备稳定运行，还配置了防雷、防水、防腐蚀等辅助设施，以适应复杂恶劣的排污口环境。此外，根据排污口的不同类型（如工业排污口、生活污水排污口等）、污水排放规律（连续排放、间歇排放等）以及具体的监测需求，合理地进行监测点位的布设和设备选型，保证监测数据能够准确反映排污口的实际流量情况。

数据传输层：承担着将现场监测层采集到的数据传输至数据处理层的重要任务。为满足数据传输的稳定性、实时性与可靠性要求，该层选用 4G/5G 无线通信技术或有线网络作为传输方式。同时，配备数据传输单元（RTU）或具备通信功能的监测设备，实现数据的远距离、高速、安全传输。在一些布线困难或排污口位置较为偏远的地区，则采用 4G/5G 无线通信技术，确保数据能够及时、准确地传输到下一环节 。

数据处理层：构建了数据接收服务器，对从数据传输层传来的原始数据进行全面处理。首先，对原始数据进行接收和存储，建立完善的数据存储机制，确保数据的安全性和完整性。接着，对数据进行整理与清洗，运用专业的数据处理算法和技术，去除数据中的无效数据（如由于设备故障或干扰产生的错误数据）、异常数据（如明显超出正常范围的流量数据），提高数据质量，为后续的数据分析和应用提供可靠的数据基础。

应用管理层：主要开发了功能强大的监测数据可视化平台，这是系统与用户交互的重要界面。该平台以直观的图表（如柱状图、折线图、饼图等）、报表（日报表、周报表、月报表等）形式展示排污口流量的实时数据及历史趋势，让环境管理人员能够一目了然地了解排污口的流量情况。同时，平台还设定了合理的报警阈值，当监测数据超出预设标准时，系统自动触发报警机制，通过短信、微信、声光报警等多种方式及时通知相关人员，以便快速采取应对措施。此外，应用管理层还提供了数据查询、统计分析、用户管理等功能，为环境管理决策提供全面、有力的支持 。

四、流量监测技术方案

（一）监测方法选择

电磁流量计：基于法拉第电磁感应定律，当导电液体在磁场中流动时，会切割磁感线产生感应电动势，该电动势与流速成正比，通过测量电动势可计算出流量。其优点是精度高，可达 ±0.5% - ±1%，量程范围宽，能适应较大流量变化 ；测量不受流体密度、粘度、温度、压力和电导率变化的影响；无压力损失，适用于大管径测量 。缺点是只能测量导电流体，对流体电导率有一定要求（一般电导率≥5μS/cm）；安装要求有一定长度的直管段，上游直管段长度一般为 5 - 10 倍管径，下游为 2 - 3 倍管径；成本相对较高。适用于工业废水排污口，其污水通常含有导电物质，且流量较大、成分复杂的场景。

多普勒超声波流量计：利用多普勒效应，向流体中发射超声波，当超声波遇到流体中的悬浮颗粒、气泡等散射体时会发生反射，通过检测发射与反射信号的频率差（频移量）来计算流速，再结合水位和断面信息计算流量。它的优点是安装简便，可非接触式测量，对管道无压力损失，适用于大口径管道或明渠流量监测；能测量非导电液体、含悬浮物液体 。缺点是受环境因素影响较大，如温度、压力和气泡等会导致测量误差；精度相对较低，一般为 ±2% - ±3% ；对流体中散射体的数量和分布有要求，当介质过于洁净时测量可能失效。适用于河道水排污口、生活污水排污口等含有一定悬浮物的场景 。

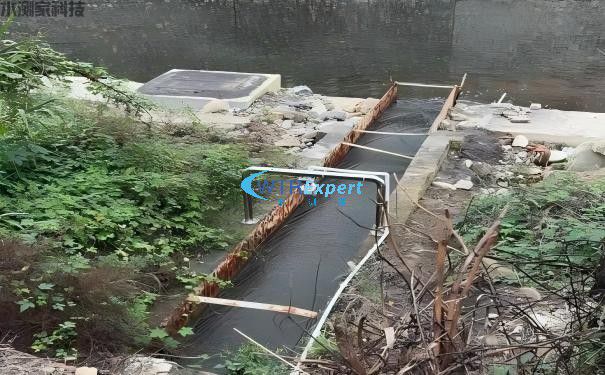

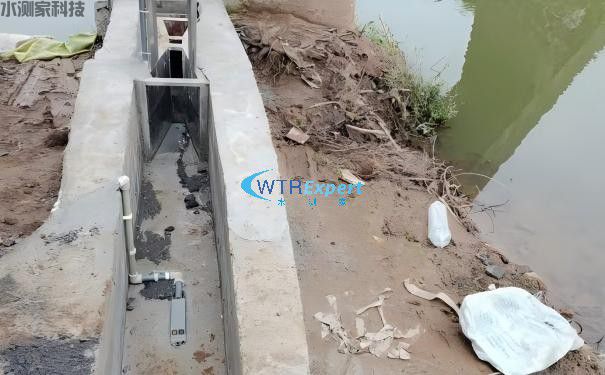

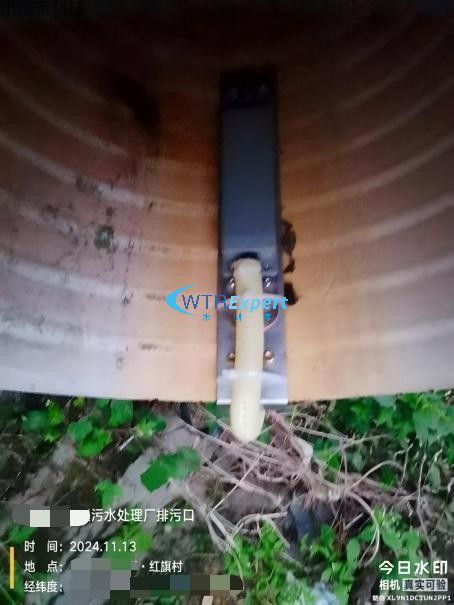

武汉水测家多普勒超声波流量计与巴歇尔槽测流

巴歇尔槽：通过控制污水在槽内的流态，根据水位与流量的固定关系来计算流量。其结构简单，成本较低 。但受环境因素影响较大，如水质中的杂质、泥沙等可能会影响槽内流态，导致测量误差；对安装场地有一定要求，需要修建固定的槽体，且要求槽体水平，进出口水流顺畅 。适用于明渠污水排放的排污口，尤其是一些对测量精度要求相对不高、流量变化相对稳定的小型排污口或城市雨水排放口。

（二）监测设备选型

依据排污口特点、流量范围、水质特性等因素，确定适配的监测设备型号。流量计具备以下性能要求：

高精度：测量精度可达 ±1%，满足精确流量测量的要求，能够准确核算污染总量，为排污许可管理提供可靠数据。

稳定性：采用先进的励磁技术和信号处理算法，抗干扰能力强，可在复杂的工业环境中稳定运行，确保数据的连续性和可靠性。

可靠性：外壳防护等级达到 IP68，具备良好的防水、防尘、防腐蚀性能，可适应恶劣的排污口环境，减少设备故障概率，延长设备使用寿命 。

数据远传功能：支持 4G/5G、RS485 等多种通信方式，能够将流量数据实时传输至监控中心，实现远程监测和管理。

（三）设备安装与调试

安装位置选择：流量监测设备应安装在污水流动稳定、无障碍物的直管段上，避免安装在管道弯曲、分叉或泵后等易形成流态紊乱的位置。对于电磁流量计，一般要求上游直管段长度为 5 - 10 倍管径，下游为 2 - 3 倍管径，以保证流体在进入测量管时流速分布均匀 。对于多普勒超声波流量计，安装位置应选择在有足够散射体且水流平稳的区域，避开漩涡和回流区。

安装步骤和注意事项：以电磁流量计安装为例，首先根据管道尺寸选择合适的安装方式，如法兰连接、卡箍连接等。安装时，确保流量计与管道同心，密封垫安装正确，避免漏水。同时，注意传感器的安装方向，使测量轴线与水流方向一致。安装过程中，避免碰撞传感器，防止损坏内部元件。

通电调试、校准流程：设备安装完成后，进行通电调试。检查设备运行状态是否正常，显示数据是否稳定。

五、数据采集与传输

（一）数据采集单元

数据采集单元是整个监测系统的数据收集核心，其性能的优劣直接影响到监测数据的准确性和完整性。本项目采用高性能微处理器作为数据采集单元的核心部件，该微处理器具备强大的数据处理能力和快速的运算速度，能够高效地处理来自各类传感器的大量数据。

通过这些丰富的通信接口，数据采集单元能够与不同类型的传感器和设备进行无缝连接，实现对排污口流量、水质、液位等多种参数的数据采集。在数据采集过程中，采集单元会按照预设的采集频率，定时对传感器数据进行读取，并对采集到的数据进行初步处理，如数据滤波、去噪、格式转换等，以提高数据质量，为后续的数据传输和分析提供可靠的数据基础 。

（二）数据传输方式

无线传输（GPRS、4G 等）：无线传输方式具有部署灵活、成本较低、不受地理条件限制等优点，尤其适用于排污口位置偏远、布线困难的场景。GPRS（通用分组无线服务技术）是一种基于 GSM 系统的无线分组交换技术，它利用现有的 GSM 网络进行数据传输，覆盖范围广，几乎在所有有人居住的地区都能实现信号覆盖。GPRS 传输数据时按流量计费，适合传输小数据量、实时性要求不是特别高的监测数据，如一些排污口流量变化相对稳定、对数据更新频率要求不高的情况 。

传输方式选择与加密措施：在实际项目中，应根据排污口的具体位置、周边网络环境、数据传输需求等因素综合考虑选择合适的数据传输方式。对于偏远地区、布线困难且对数据实时性要求不是特别高的排污口，优先考虑采用无线传输方式，如 GPRS 或 4G 。
