产品简介：

水测家阵列式雷达波测流系统适用于跨度从数十米至数百米的宽幅河道，是一款非接触式流量监测系统。其核心运作机制依托多普勒雷达技术的多点协同布局，通过搭配单台水位监测设备采集流体水位数据，结合多组流速探测单元捕获流体流速信息，同步获取多条测速垂线的流速参数，最终获得水位、流速、流量的精准数据。

阵列式雷达波测流详细系统构造图：

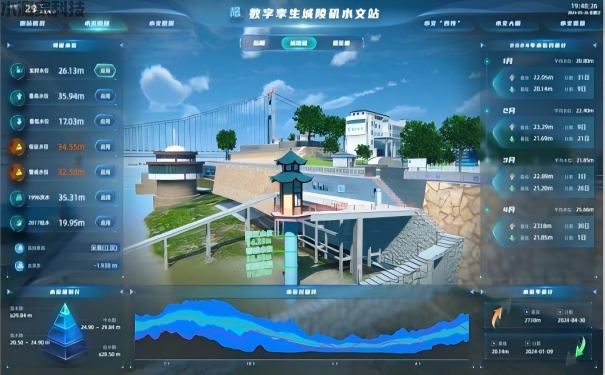

阵列式雷达波测流系统

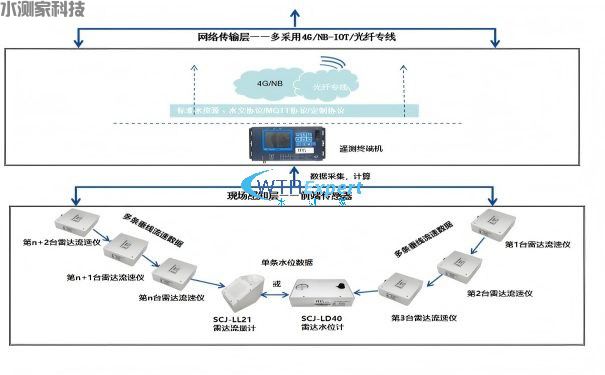

以上为阵列式雷达波测流详细系统构造图，由此图可知阵列式雷达波测流系统大致是由现场感知层——前端传感器，网络传输层——多采用4G/NB-IOT/光纤传输以及数据监测平台构成，前段传感器一般由一台雷达水位计/雷达流量计和N台流速仪组成，实现多垂线测流，网络传输层包含遥测终端机进行数据采集，计算，传输，多采用4G/NB-IOT/光纤将数据传输到省/市/区平台。

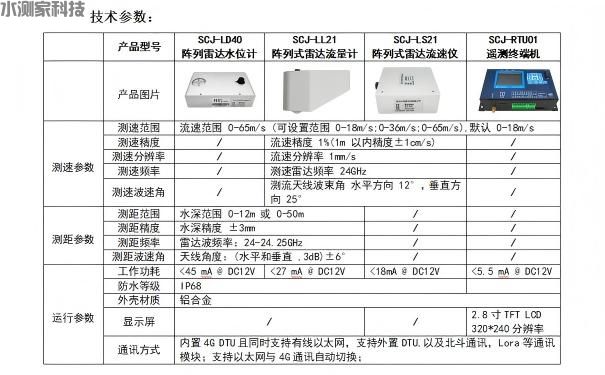

技术参数：

 阵列式雷达测流系统组成

产品优势：

1.测值精准合规：宽断面多垂线测流，多点同步采集 + 数据融合算法，保障精度与稳定性；

2.全天候远程值守：7*24 小时不间断监测，支持 PC / 手机远程设参、调试、监控，无需现场值守；

3.非接触免维护：雷达传感器为核心，桥梁 / 龙门架 / 缆道灵活安装，无水下施工，运维成本低；

4.智能报警运维：支持水位越限、供电不足报警及设备故障自诊断，预警及时；

5.汛期安全可靠：非接触 + 无人化设计，适配洪峰、漂浮物场景，无设备损毁与人员安全风险；

6.宽场景兼容性：适配数十至数百米宽河道，兼容多种断面形态，无需改造河道；

7. 数据安全规范：水位流速联动计算，本地 + 云端双存储，符合水文水利整编与安全要求；

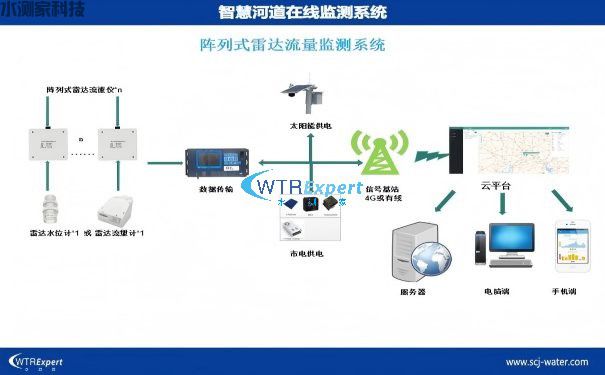

产品系统拓扑图：

水测家阵列式雷达测流系统

由此图可知，该系统构成大致包括：

1.前端数据采集：通过 n 台阵列式雷达流速仪（数量根据河道宽度来选择）、1 台雷达水位计 / 雷达流量计，同步获取河道的流速、水位数据；

2.数据传输模块：采集到的流速、水位数据，汇总至 “数据传输” 设备，完成数据的初步整合；

3.供电保障：可选太阳能或市电供电，确保系统 7*24 小时稳定运行；

4.信号传输：通过信号基站（4G 或有线），将整合后的数据上传至云平台；

5.终端应用：云平台的数据同步至服务器、电脑端、手机端，支持工作人员远程查看、监控河道的流速、水位等数据。

阵列式雷达波测流系统的安装方式有桥梁式安装，缆道式安装，龙门架式安装，其中最为典型的为桥梁式安装和缆道式安装：

一．桥梁式安装

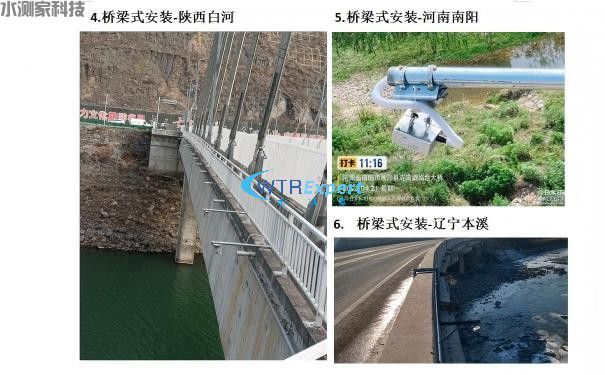

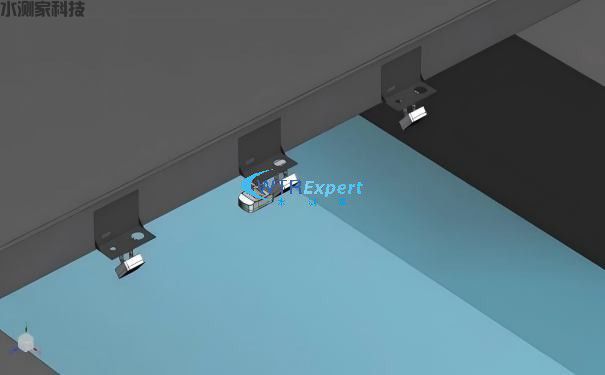

1.桥梁（侧）式安装

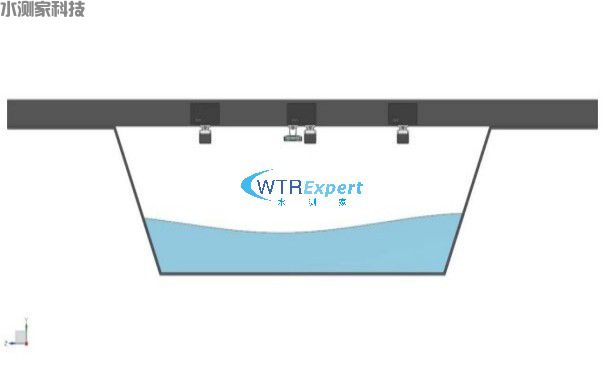

2.桥梁（底）式安装

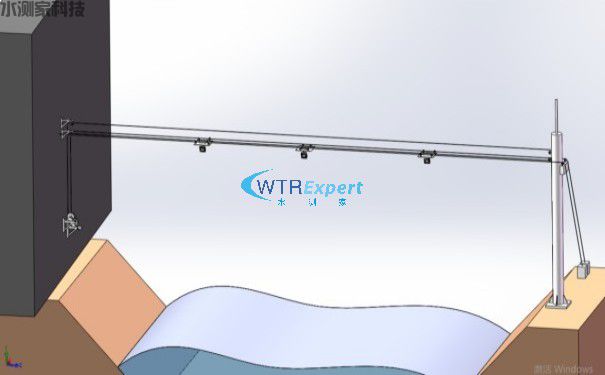

二．缆道式安装

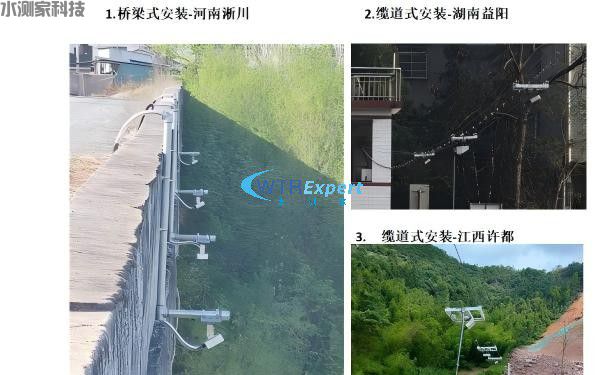

实际应用图：

7.缆道式安装-辽宁阜新
