雷达测流系统量测水5种场景测量应用

一、应用背景

随着科学技术的不断发展，各种测量设备和技术在水文水利各个领域得到了广泛的应用。雷达流量计作为一种高精度、高稳定性的流量测量设备，已经成为了工业、农业、环保等领域的重要仪器仪表。雷达流量计是一款非接触且可连续测量流速、水位、流量的一体式流量监测设备。它采用雷达平面微波技术，通过非接触方式测量水体的流速和水位。根据内置的软件算法，计算并输出瞬时断面流量及累计流量，同时可以输出流速、水位，轻松对接遥测平台，并在云平台上查看测量信息。支持数字（RS485、RS232）的方式传输测量结果，采用标准Modbus-RTU协议。支持4G、NB-IoT、以及LoRa技术实现无线数据传输（可选配）。该产品可用于明渠、河道、灌渠、地下排水管网、防汛预警等多种场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、操作简单、维护方便等特点；测量过程不受温度、气压、泥沙、灰尘、河流污染物、水面漂浮物、空气等环境因素的影响。

二、设备优势

1、非接触式测量，免维护；

2、雷达波不受温度气压变化影响，稳定性抗干扰性更好；

3、窄渠道、渠道、河道、缆道等安装方式众多，环境适应性好；

4、全天候在线，无需人员值守，可通过远程PC/手机设参、调试、升级、监控等；

三、常见安装应用方式

四、项目案例

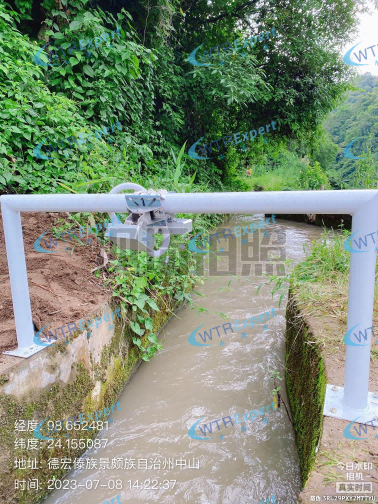

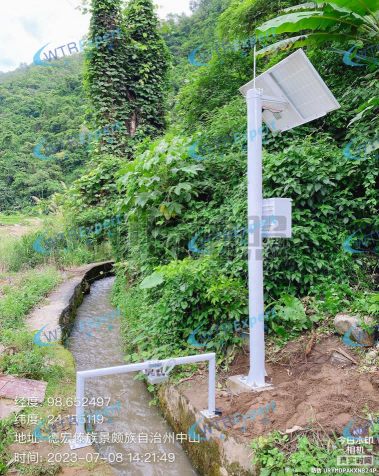

1、龙门架安装-明渠流量计

  龙门架式安装主要针对灌区窄小渠道中安装使用居多，考虑到雷达流量计发射角，因而定制设计这种龙门架横跨在渠道上方，安装固定雷达流量计。

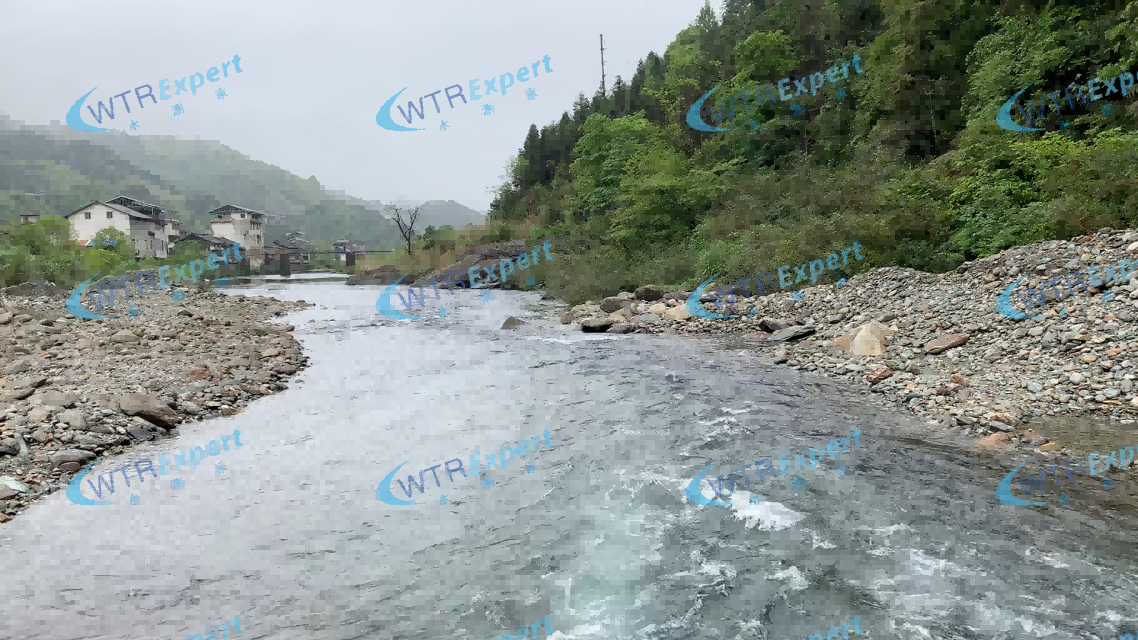

测流渠段应尽量满足以下条件：

1.测流渠段内无巨大块石阻水,无巨大漩涡、乱流等现象。

2.测流渠段宜顺直、稳定、水流集中。

3.测流渠段需硬化处理，测流断面宜规整。

4.测流渠段应保持顺畅，防止漂浮物堆积。

5.测流渠段应该是自然流水状态，附近下游无筑坝。

6.测流点流速仪波束角范围内无杂草，树枝等可晃动干扰物。

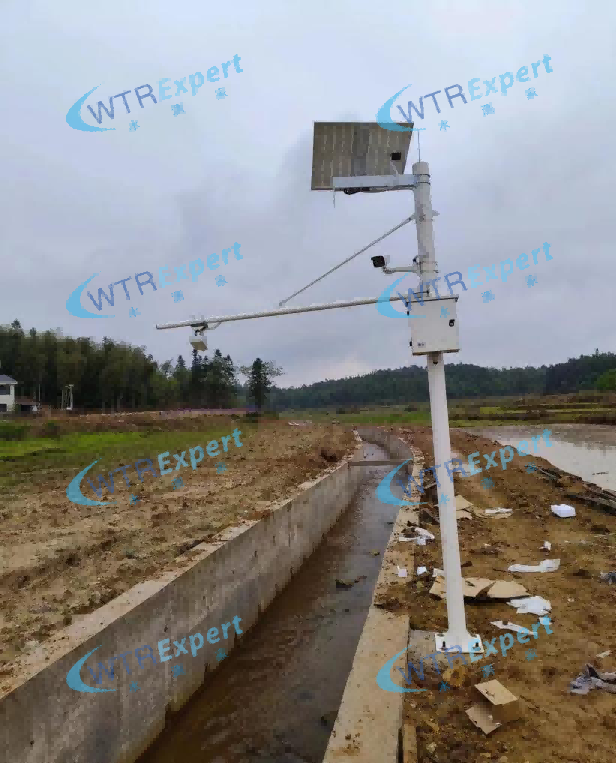

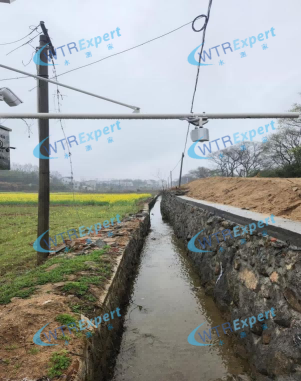

2、常规渠道安装-渠道流量监测

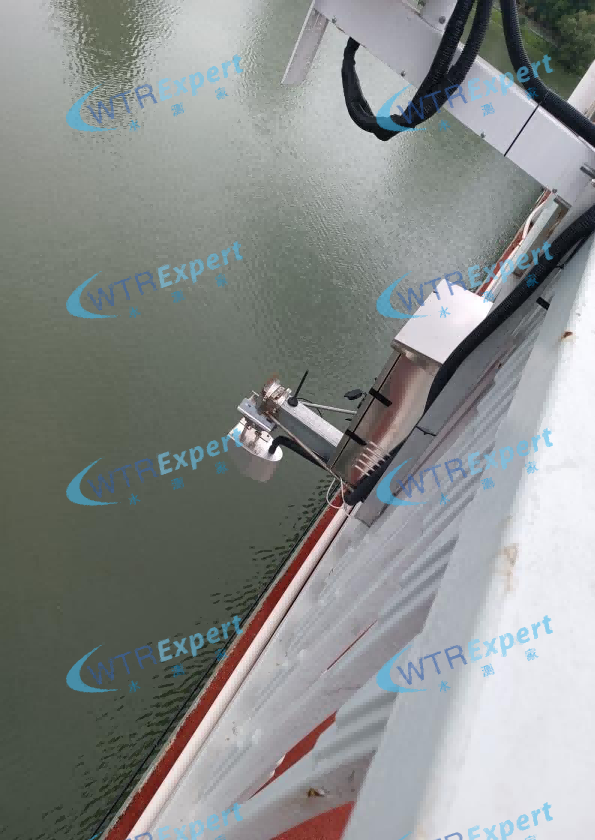

3、桥梁侧装-桥梁通航净高监测

利用安装已有桥梁安装，定制支架固定，方便便捷且测流方便精准

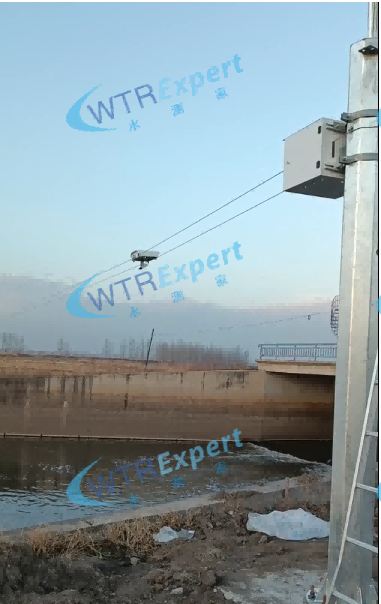

4、阵列式安装-阵列式雷达波测流

在一些宽大的河流河道上，因跨度很大坡度很缓，不适合采用立杆式，预算不足的情况下，采用两岸建立立杆、中间用钢缆相连，流量计固定在缆道上定点安装流速仪测量流量。

5、移动缆道式安装-移动缆道雷达波测流

在一些宽大的河流河道上，因跨度很大坡度很缓，不适合采用立杆式，因而采用两岸建立立杆中间用钢缆相连，且预算经费充足的情况下，推荐雷达运行车搭载雷达流量计在缆道上全自动多垂线在线监测宽河道流量，测流垂线更多，精度更高。
