灌区信息化在线监测:水价计量有哪几种方式呢?
时间:2024-03-18 19:13:16 点击次数:

灌区信息化建设水价计量有哪几种方式呢?





 什么是做灌区信息化呢? 灌区水利信息化应该如何去理解呢?


灌区信息化是指利用信息技术手段(如水位计、流量计、闸位计、水质传感器、综合气象等装置)对灌区水资源进行充分高效、细分、智能、精准的管理。通过当代先进的物联网技术对数据进行采集,传输、计算、处理、存储。分析当下的灌区水利信息。实现灌区业务管理,包括水量调度、水费征收和日常办公管理。提供水资源的利用效率,保障灌区可持续性发展。随着科技飞速发展灌区信息化将会成为水利行业发展的重要方向。


灌区监测的方式有哪些呢?


1. 水工建筑物法:安装水位传感器利用三角堰板、巴歇尔槽、矩形槽等多种安装方式都称之为水工建筑物法,通过遥测终端机计算流量,也可以使用便携式多普勒流量计进行流量率定,使得流量数据更精准。


水工建筑物法系统图




①巴歇尔槽现场




②矩形槽现场


③三角堰





2、灌区渠道流量监测:通过对现场环境的勘测选用接触式多普勒流量计,或者非接触式雷达流量计进行选点安装,渠道有硬化的人工修建渠道建议用多普勒流量计,天然渠道用非接触式的雷达流量计。

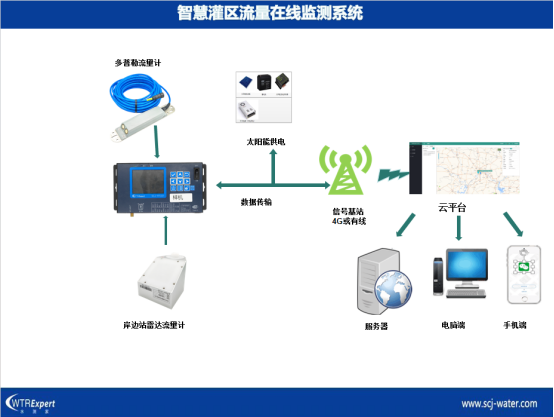

灌区渠道流量监测站系统图




①多普勒流量计监测现场



②雷达流量计监测现场



2、灌区管道流量监测:根据现场选用超声波外夹式流量计、时差法流量计、电磁流量计(插入式、管段式)等


灌区管道流量监测系统图




①外夹式超声波流量计现场




②管段式电磁流量计现场




③插入式电磁流量计现场




以上针对灌区水价计量几种常见的测流方式~
