一张图看懂智慧城市地下管网监测系统全流程

城市地下管网如同城市的 “血管”，藏在路面之下，看不见、摸不着，传统人工巡检方式成本高、风险大，很难实时掌握管网内水位、流量、水质等变化。

水测家智慧监测系统，是一套软硬一体化解决方案，用完整链路实现管网在线感知、数据传输、智能预警，为智慧水务、城市生命线、海绵城市建设提供可靠的数据支撑。

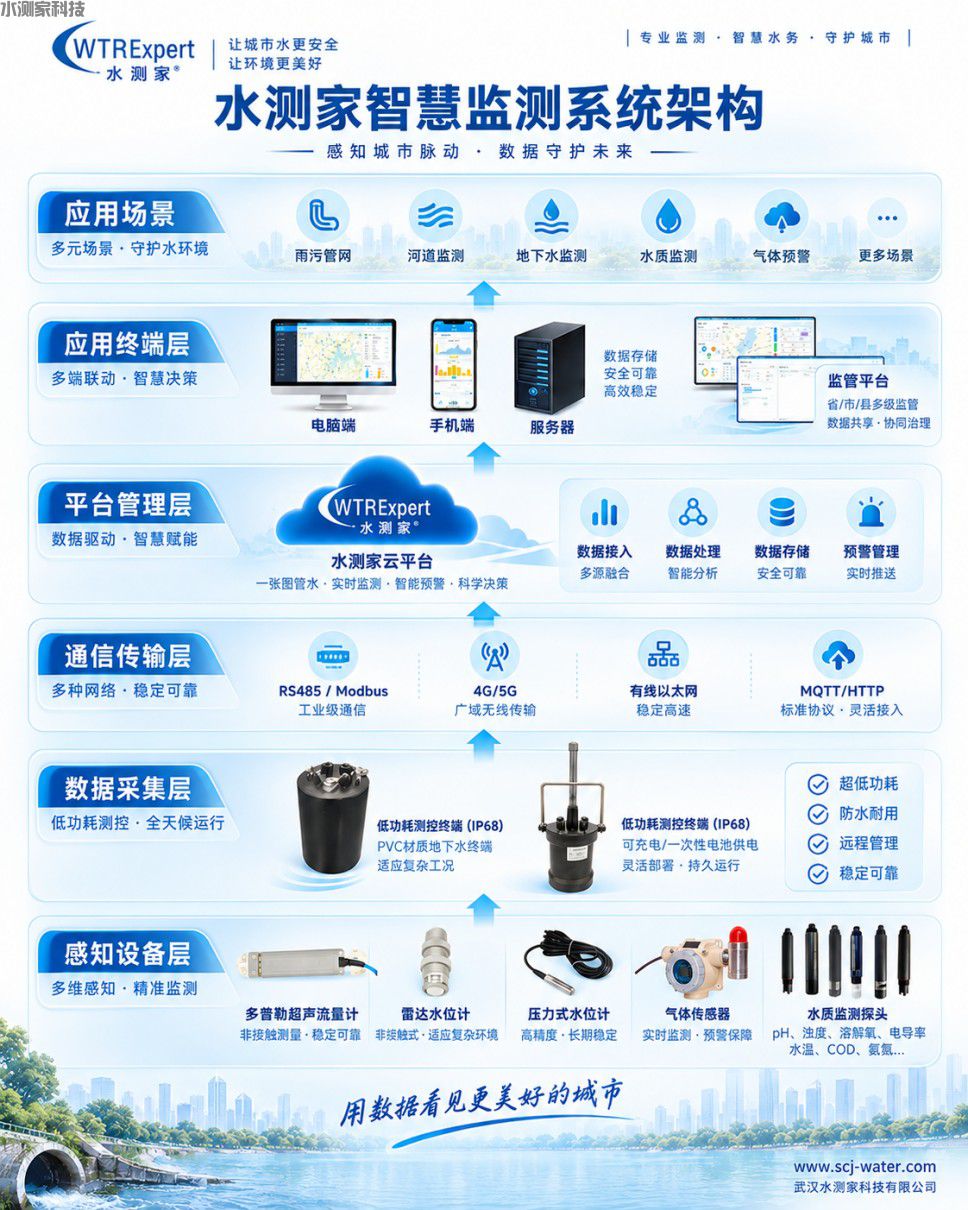

多维感知设备层：管网的 “神经末梢”

感知层是整套系统的基础，负责捕捉管网里的各类水情信息，多类型监测设备按需搭配，适配不同工况：

✅ 多普勒超声波流量计

流速范围 0-12m/s （可设置范围 0-4m/s;0-6m/s;0-8m/s;0-12m/s）  ②

流速精度 1%(1m 以内精度 1cm/s)

流速分辨率 1mm/s

水深范围 0-10m

水深精度 ±0.5%

水深分辨率 1mm

防水等级 IP68

✅ 雷达水位计

测量范围 0.2—10m

测量精度 ±3mm

雷达波频率 60GHz

天线角度  ±8 °

防水等级 IP68

工作功耗 <10mA @DC12V （约 120mW）

通讯接口 RS485 接口

✅ 压力式水位计

测量范围 ：0mH2O ～ 1mH2O…200mH2O

过 载 ：2倍满量程

精度：±0.05%FS ±0.1%FS ±0.25%FS ±0.5%FS

长期稳定性：±0.2%FS/年

补偿温度 ：0~50℃

输出信号：RS485（ MODBUS-RTU协议）

外壳防护：IP68

✅ 超声波雷达流量计

防护等级 IP68

雷达测速范围 0.1—20m/s

雷达测速精度 0.01m/s

流速方向识别 逆水为正向（双向自动识别可定制）

雷达测速波束角 水平角±8°；俯仰角±10°

雷达测距范围 0-10m

雷达距离精度 ±2mm

雷达测距波束角 水平角±8°；俯仰角±10°

超声波测速范围 0.02—6m/s

超声波测速精度 ± 1.0%FS±1cm/s

压力水位量程 0.03—5m（可定制 10m）

压力水位精度 ±1mm

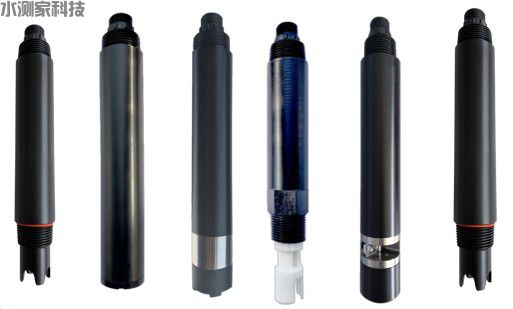

✅ 水质监测传感器（可监测 pH、浊度、溶解氧、电导率、水温、COD、氨氮等指标）

1.PH测量范围：0-14  测量精度：±0.1  分辨率：0.01

2.溶解氧测量范围：0-20mg/L（0—200%饱和度）测量精度：±2%FS  分辨率：0.01mg/l

3.电导率测量范围：0-5000uS/cm （可扩展其他量程）测量精度：±1.5%FS  分辨率：1uS/cm

4.浊度测量范围：0-1000NTU  测量精度：±3%或3NTU 分辨率：0.1NTU

5.水温：测量范围：0-50℃  测量精度：±0.5℃ 分辨率：0.1℃

✅ 气体传感器

……

不管是管网流量、水位液位，还是水体水质、井下有害气体，各类参数都可以实时监测。

数据采集层：锂电池供电，告别井下无电困境

供电范围 直流 12V 锂电池

工作电流 <6.5 mA @ DC12V 25℃ ①

待机电流 <0.015mA DC12V 25℃ ①

最大输出电流 <2A @DC12V （输出给传感器的总电流不能超过 2A）

SIM 卡类型 贴片 SIM 卡/MicroSIM（全网通 4G SIM 卡）

蓝牙类型 BLE5.0    2.4G~2.48GHz

蓝牙天线 外置 2.4G全向高增益天线

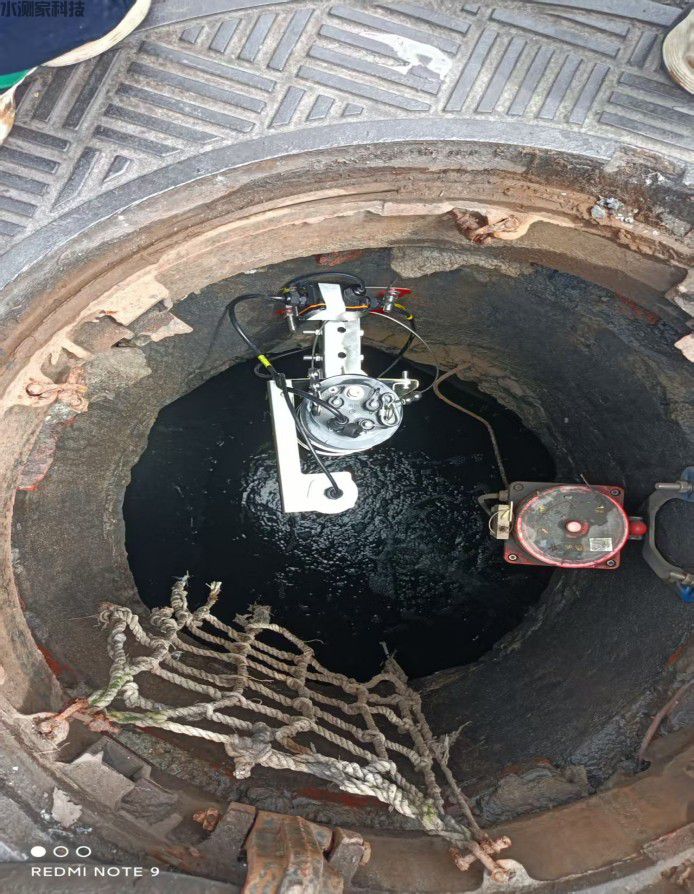

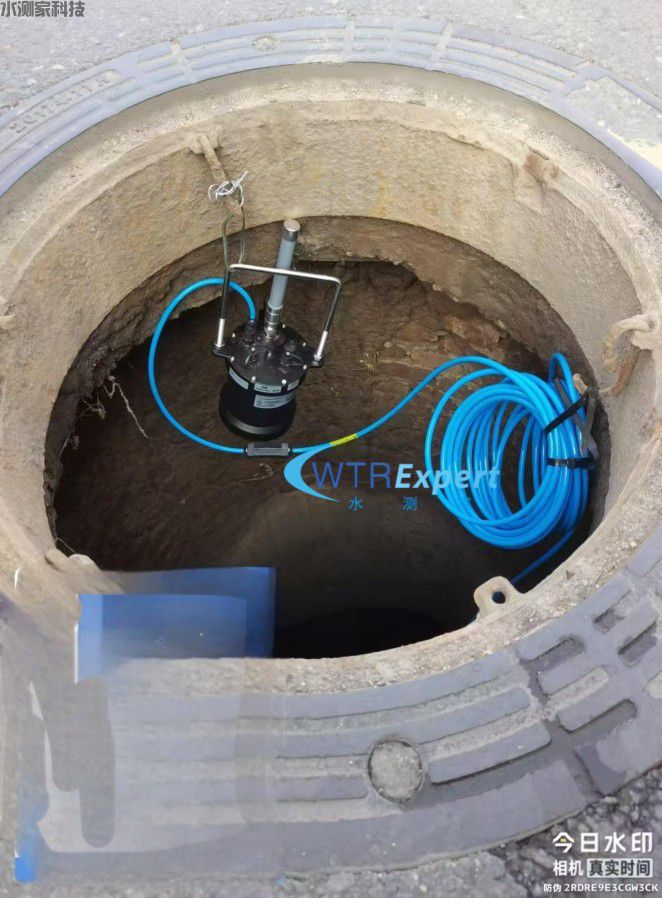

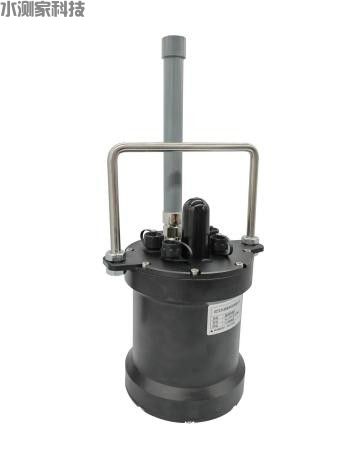

采集终端是连接传感器与云端的桥梁。水测家低功耗测控终端达到 IP68 防护等级，防水耐腐，适配井下潮湿、积水的复杂工况。内置电池，解决管网供电问题，超低功耗设计，可长期持续运行，灵活部署，运维简单。

通信传输层：多通信协议，稳定把数据送上云

采集到的数据，依靠丰富的通信方式上传平台：RS485/Modbus 工业通信、4G/5G 广域无线传输、有线以太网，同时支持 MQTT/HTTP 标准协议接入。面对井下信号屏蔽、点位分散的难题，多种传输方案自由选择，保障数据稳定、及时上传云端。

平台管理层：数据智能分析，异常自动预警

数据汇聚至水测家 WTRExpert 云平台，平台具备多源数据接入、智能分析、安全存储、实时预警能力。也可以直接将数据发送至客户指定的平台端。

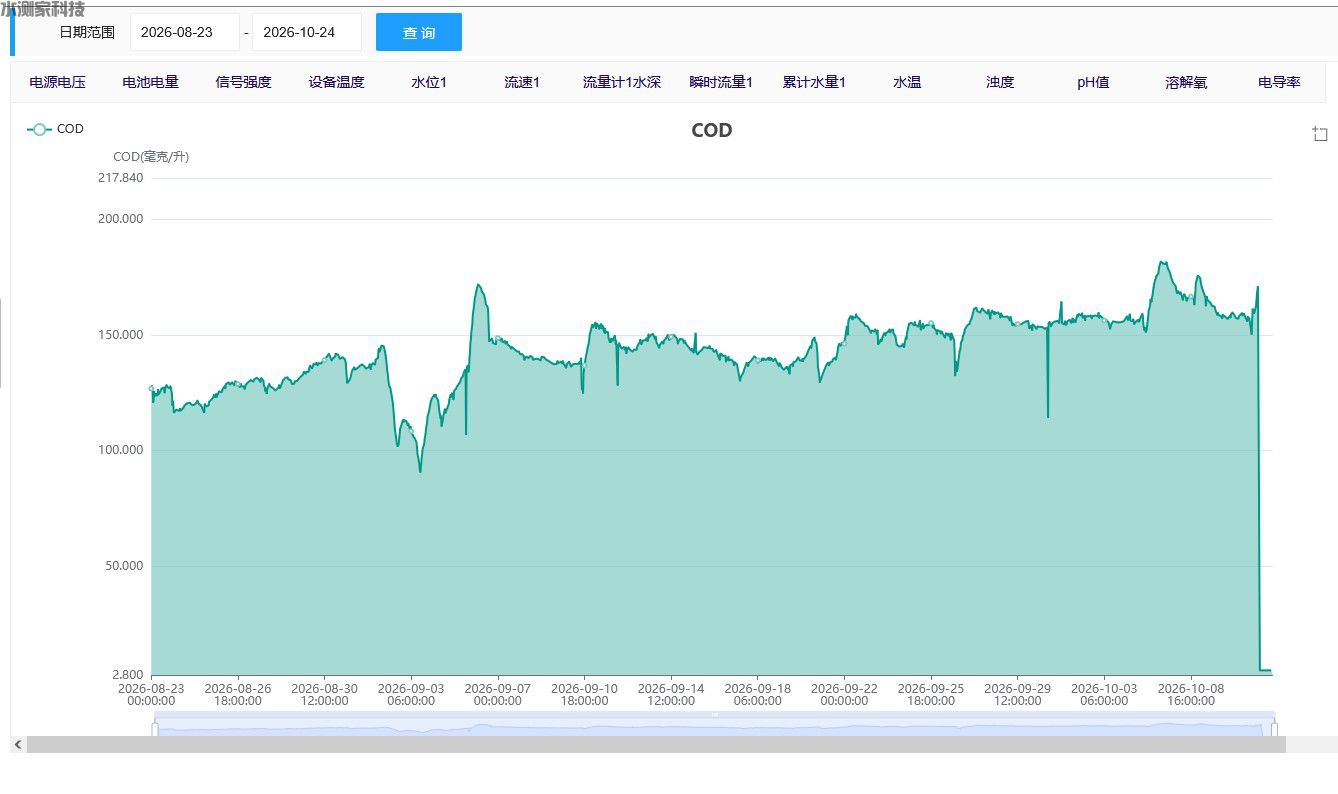

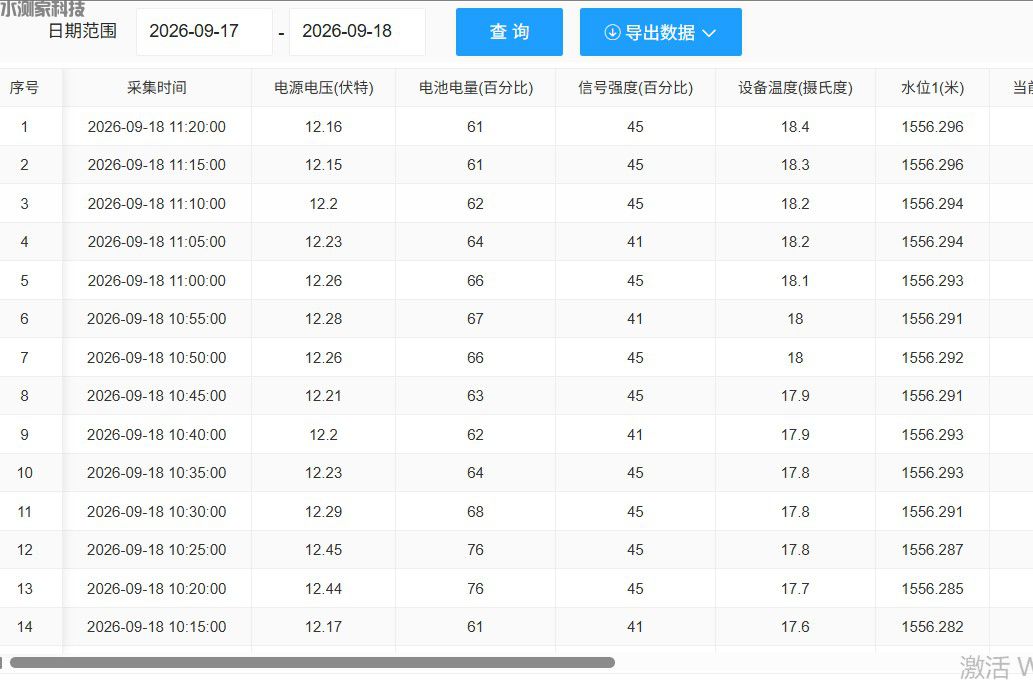

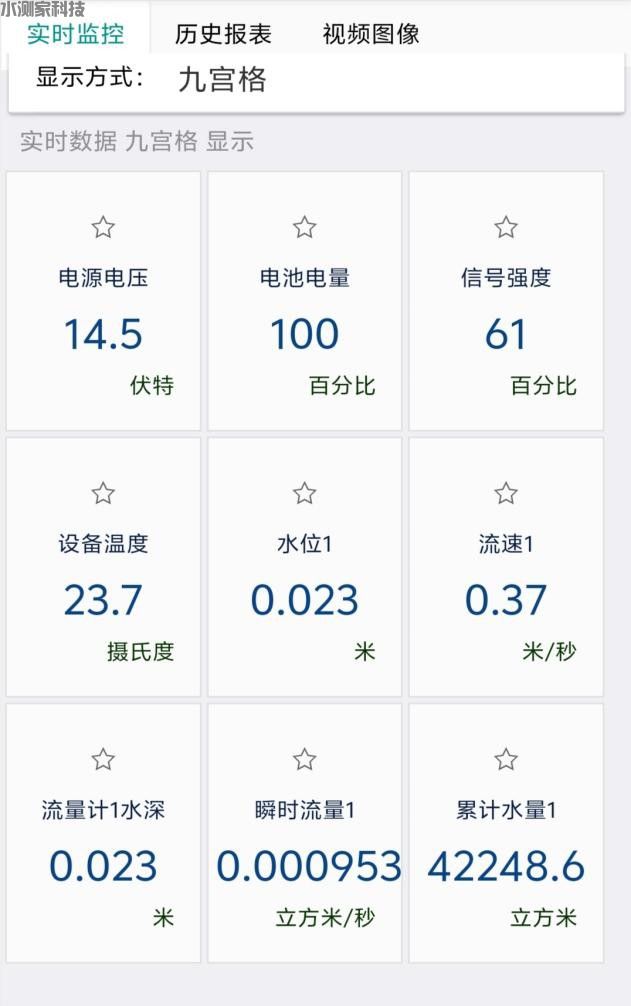

一张图即可实现管网数字化管理，实时查看监测数据；一旦水位超限、水质异常、流量突变，系统自动推送预警信息，把被动抢修，变成主动预判。

应用终端层 + 多场景落地，多方协同治理

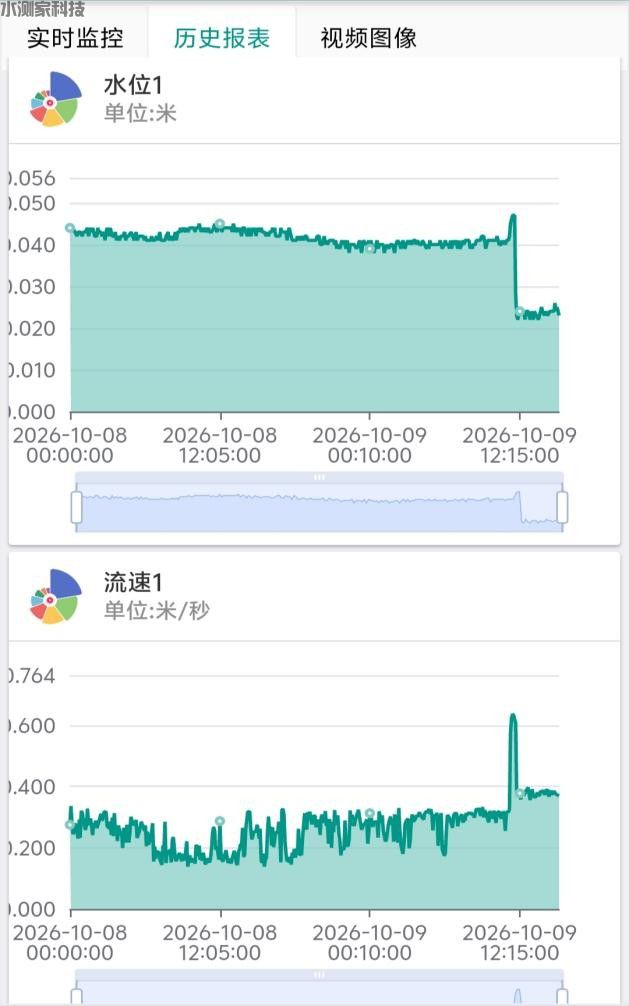

管理人员可通过电脑端、手机端随时查看监测数据，监管平台支持省、市、县多级监管，数据共享、协同治理。

整套系统广泛应用于雨污管网监测、河道监测、地下水监测等场景，是城市排水管理、溢流管控、水环境治理、城市生命线安全工程的重要数字化工具。

从感知采集、信号传输，到云端分析、预警推送，水测家智慧监测系统打通管网监测全链路。以数据感知城市水脉，用数字化手段守护城市水安全，让水环境管理更加高效、智能。
