多普勒超声波流量计安装施工

    多普勒超声波流量计安装时，需要避免附着垃圾，优先安装在顺直段，水流平稳的位置，安装在水下的线缆必须固定牢靠，避免晃动，使用硬管穿管保护，设备水平逆流安装。

       1.准备工具

活动扳手（开口大于18mm) 1个，老虎钳1个，十字螺丝刀（大），一字螺丝刀（大），2mm螺丝刀（拧线用，RTU中有赠送），扎带，波纹管（20-30mm),斜口钳或剥线钳，绝缘胶带，有条件最好带一个数字万用表。

说明：文中的立杆太阳能安装方式，同样适用于其他产品的安装，比如压力水位计，水质传感器，雷达流量计(基础需要加大)，雷达水位计(基础需要加大)等产品。

        2.选点

根据项目需要进行选点，多普勒超声波流量计要求安装在顺直段，水流平稳，安装时根据实际情况选择直接在底部安装或者渠道安装，同时使用太阳能供电，需要考虑现场日照情况，有限选择空旷，南边无遮挡的位置，通常可以联系公司技术支持，我们会配合您选择一个合适的安装位置。

3.制作基础

3.1开挖

在选好的安装点附近，开挖一个0.5m*0.5m*0.8m的基础，准备做混凝土预埋，注意：如果开挖区域的土质比较松软，基础必须适当做大，如0.8*0.8*1.0m

旁边预留好线管位置，方便后面走线，线管朝向安装多普勒超声波流量计所在河道。

3.2准备好地笼

地笼采用可折叠设计，由于运输，可能存在变形，安装前请将地笼展开，如果有编写需要人工修整一下再进行安装，地笼螺母请保管好，不要直接埋在混凝土中或弄丢失（地笼螺母规格为M16）。

地笼展开，需要对准两个孔

3.3安装地笼，浇灌混凝土

由于开挖基础深度会比地笼高，因此浇灌混凝土的时候，需要先浇灌一部分，压均匀后将地笼放入，确保地笼顶部螺丝能伸出或与基础平面平齐，根据需要，可以在底部垫砖头或石块，确保地笼不会在混凝土中下沉，地笼顶部的丝口位置可以用胶带或塑料袋包裹，防止浇灌混凝土时混凝土粘在丝口上，导致后面影响拧螺丝。

地笼混凝土浇灌示意图1

地笼混凝土浇灌示意图2

注意事项：混凝土需要浇灌踏实，地笼不要放歪了，混凝土表面要足够水平，不然会影响立杆安装，会导致立杆不够垂直。

浇灌后的基础实物

4.安装立杆

立杆安装时需要2人或2人以上协同，将立杆底部4个螺丝孔对准地笼的4个螺丝后，一人扶住立杆，另外一人安装底部螺丝，先将4颗螺丝安装上，慢慢依次拧紧，如果立杆有倾斜，需要将底部垫上垫片，确保立杆垂直。

4.1安装太阳能与机箱

4.1.1安装前调试

安装太阳能与机箱之前，先将太阳能与机箱放在地面，关闭太阳能开关，将太阳能的充电线与RTU的供电箱对接，检查RTU是否能正常开机，以及太阳能是否正常充电。

太阳能板连接线（太阳能板，RTU供电线）

RTU供电接口

太阳能开关

太阳能开关开启后，充电指示灯能正闪烁（绿灯，闪烁代表充电，白天才会亮），晚上测试可以使用多个强光手电照射到太阳能板上进行测试，之后将RTU正面开关开启（ON),RTU屏幕会正常亮，正面设备完好，可以进行下一步的安装。

4.2安装太阳能板

将太阳能板角度调节螺丝锁紧，两侧总共4颗螺丝固定，如下图所示：

锁紧螺丝

实物螺丝

安装前将太阳能板支架固定在立杆底部，U型卡箍螺丝不要拧紧，然后将太阳能板慢慢上移到安装位置，距离立杆顶部0.3-0.5m处，调整好朝向，朝向南边，如果环境受限，至少要朝向西南方，绝对不要朝向北方，之后拧紧U型卡箍螺丝。

先在人能轻松安装的低处组装好，固定好螺丝，不用锁死，让太阳能支架能在立杆上上下移动。

将太阳能移动到指定位置后，调整方向（方向优先级依次：南>西南>东南>东>西，不要朝向北边），锁死固定太阳能板的U型卡箍螺母。

太阳能U型卡箍与螺母

4.3机箱安装

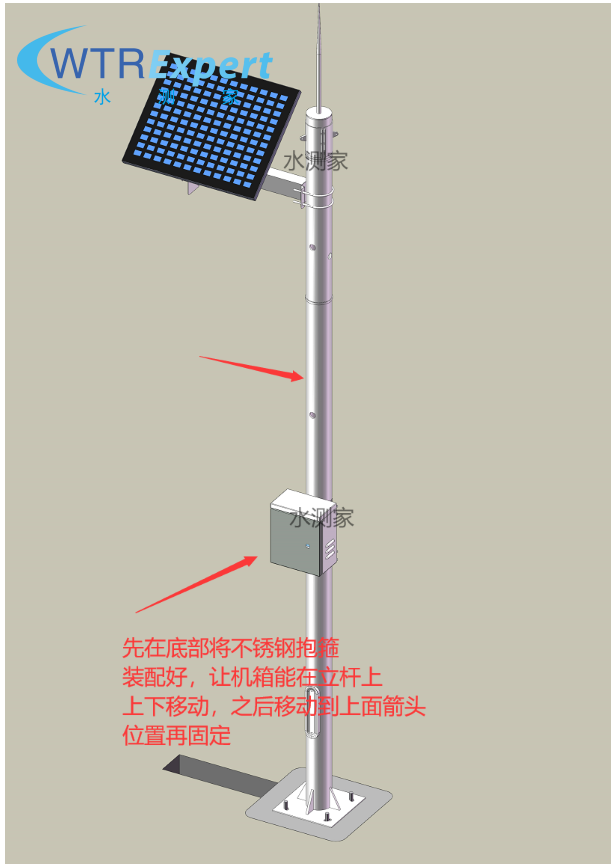

机箱安装时，一样先将机箱在人能轻松安装的位置装配好，将不锈钢抱箍拧上，不用拧紧，箱子能上下移动，之后将箱子移动到安装位置，在立杆中间的出线孔之上，调整好方向（人方便维护的方向），拧紧抱箍螺丝即可。

在低处安装好，方便操作，之后再移动上去，移动时注意不要刮伤立杆表漆。

箱子移动到指定位置后，调整好方向，一般朝向好操作的方向，然后锁死不锈钢抱箍，使得机箱牢靠的固定在立杆上。

固定机箱的不锈钢抱箍实物

5.多普勒超声波流量计安装

基本要求：设备水平逆流安装，并且必须固定牢靠，不能晃动，水下线缆必须穿管，建议使用硬管，并且固定牢靠，不能晃动，更不能应为挂垃圾以及水流冲击导致松动，否则可能导致设备线缆损坏，水下线缆损坏导致设备进水，将无法维修。

5.1渠道底部有硬化，并且可以停水安装

使用3颗M8的膨胀螺丝直接固定到渠道底部（注意不要将底部完全贴合到渠道，或者使用水泥密封，底部有压力传感器，需要与水接触），通常选择渠道中间平直位置安装，设备线缆使用镀锌钢管保护，并且牢靠的固定到渠道底部；膨胀螺丝不要凸起地面太高，防止阻挡水流，导致测量误差变大；

硬化的渠道安装1

硬化的渠道安装2

5.2渠道无法停水，使用支架安装

使用一个L型支架，将设备水平固定到支架，线缆穿管保护，支架垂直方向固定到渠道的岸边，如果底部有淤泥，则支架不用安装到水底，防止设备被淤泥覆盖，安装示意图如下（支架根据现场定制尺寸）；

6.接线

注意：接线前请关闭太阳能，确保整个接线过程中断电，通电前检查接线是否正确，避免意外接线错误导致设备损坏。

接线请按照接线图，如下所示进行接线

总接线图

RTU接线

太阳能板接线

RTU实物接线，线序按照接线图以及产品实际线序连接

太阳能背面接线接头拧紧，缠绕好绝缘胶带，并固定在太阳能背面，如果有条件，请使用波纹管进行保护

有波纹管保护的走线

7.整体案例图片
