河北省小水电站生态流量监测设备安装与协议对接

1.配合客户选点，选择方案

客户现场下泄口是一个渠道，需要使用低成本监测方案，最终选用雷达水位计配套矩形薄壁堰进行测量，现场根据需要对渠道进行硬化，使用钢板制作薄壁堰,通过遥测终端机RTU采集雷达水位计数据，并使用水工建筑物测流标准进行流量计算。

现场选点

开始制作支架，施工

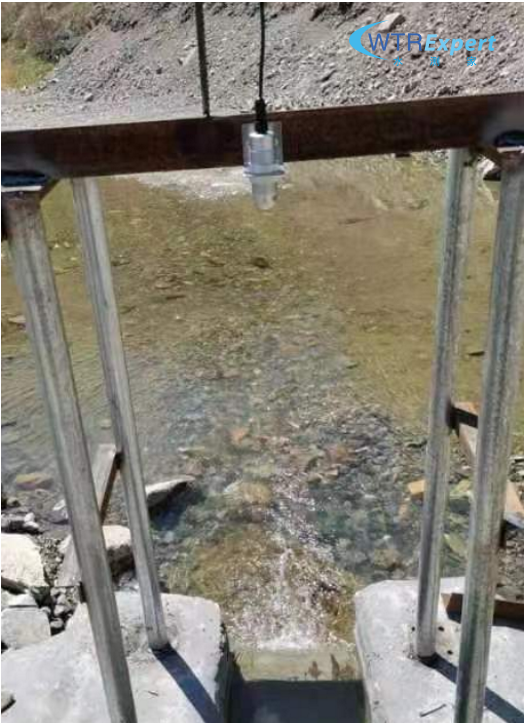

水位计安装完成

2.参数配置

根据示意图，现场需要提供堰口宽度，高度，水深等参数，然后再遥测终端机中进行配置。

遥测终端机中的参数配置

3.设备接线数据上线

现场设备接线

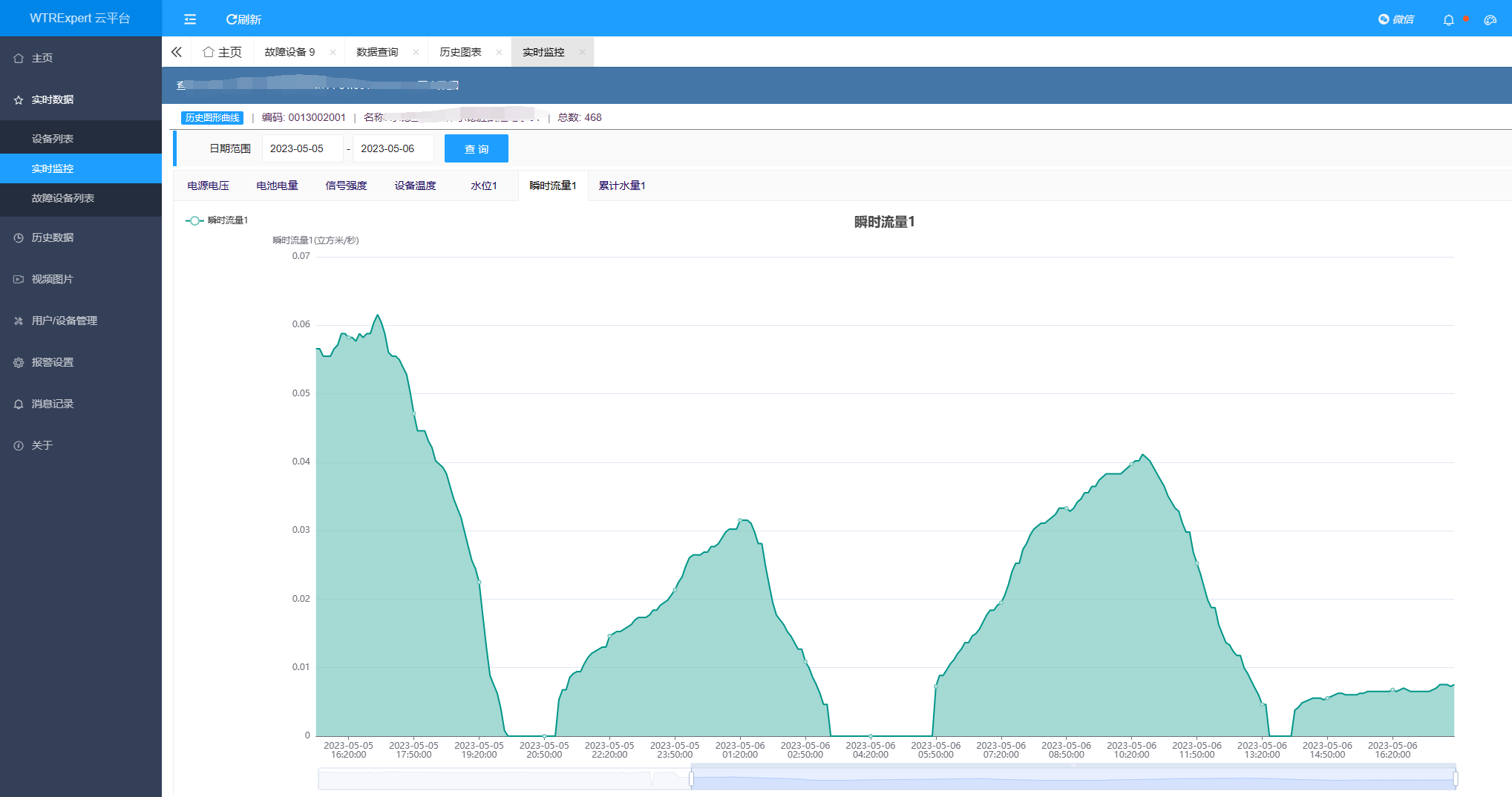

平台中查看数据，至此现场安装已经完成，数据已经上传到水测家云平台。

4.数据对接到监管平台

按照河北省小水电站生态流量监管平台数据接入要求，进行数接入开发。

文档中要求 使用水资源监测数据传输规约 SL/T 427-2021，然后与平台方沟通，获取测试的报文，发现平台方使用的是SL/T 427-2021协议，但是上传的数据不是HEX编码，要求使用ASCII编码，查阅SL/T 427-2021协议，发现与SZY-2021协议基本相同，报文格式如下：

对比发现区别就是附加信息中的时间标签，支持年月日时分秒了，之前的SZY-2021的时间标签中没有年月。

5.开始开发程序，定制修改RTU协议

6.远程升级设备，联系平台方确认数据上传成功

通过水测家远程配置平台，对现场的遥测终端机进行远程升级，升级完成后联系平台方，确定数据对接成功，至此安装上线完成。
