一体化雷达流量计的安装现场-生厂家安装

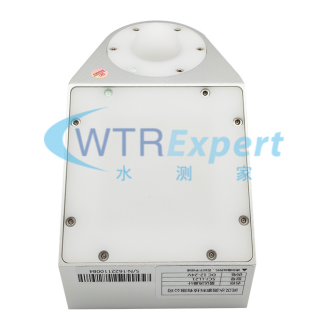

产品图片

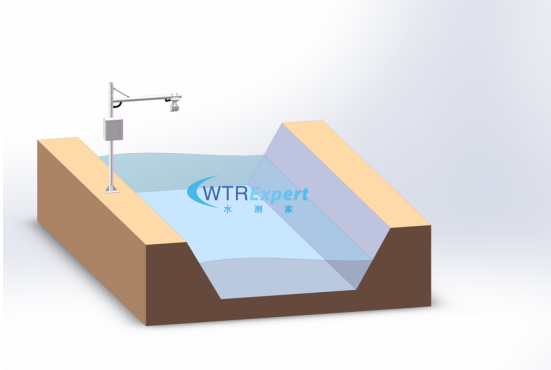

产品安装示意图

安装要求

① 测量位置平直，水流稳定，无石块阻水，无大漩涡，乱流等现象。

② 测量位置水流集中，渠道宽度稳定。

③ 最好进行硬化处理，渠道断面规整。

④ 水流顺畅，无漂浮悬浮物或其它杂物堆积。

⑤ 安装位置空旷，四周无遮挡。

⑥ 避开汇流位置。

⑦ 避开高压线，请不要在高压线下面安装。

流量计内部由雷达水位计与雷达流速仪组成，

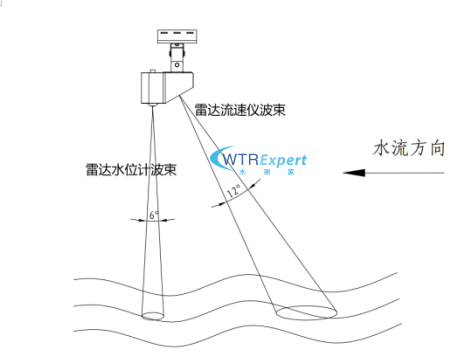

雷达水位计波束角为 6°圆形，雷达流速仪波束角为 12*25°的椭圆形如下图所示：

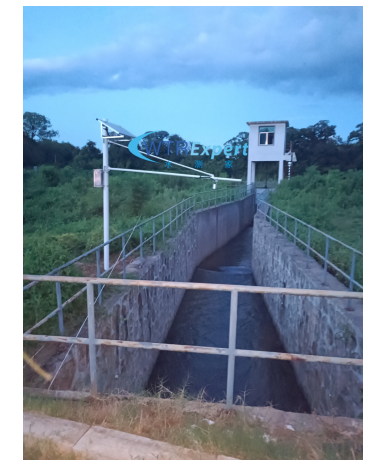

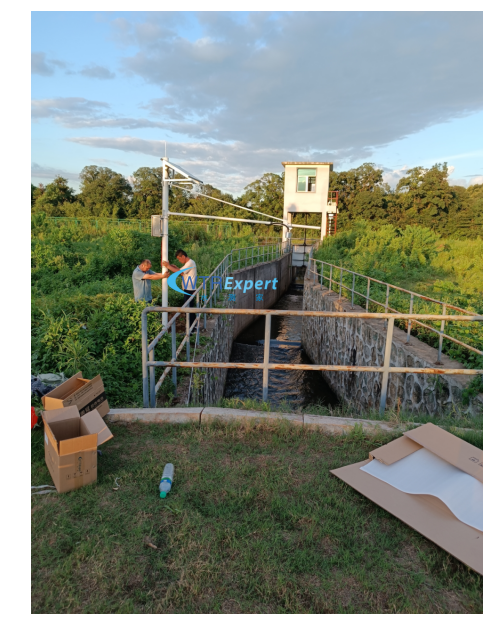

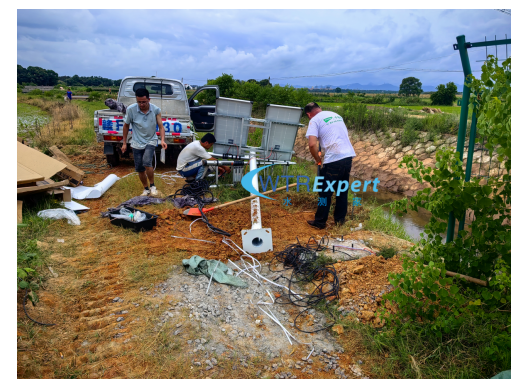

安装现场

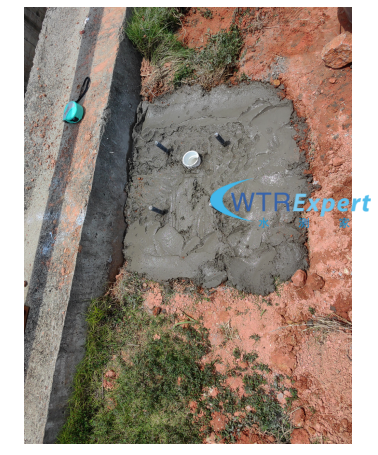

1. 先浇筑地基 埋地笼，等待地笼晾干

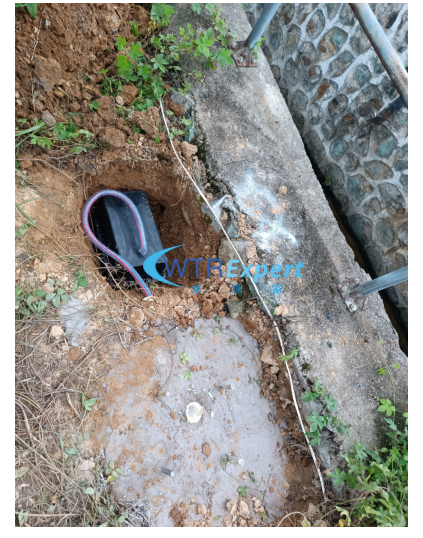

2. 预埋电池比较大需要埋在地下（土壤里面温度变化对电池伤害小一些）给太阳能板充电。

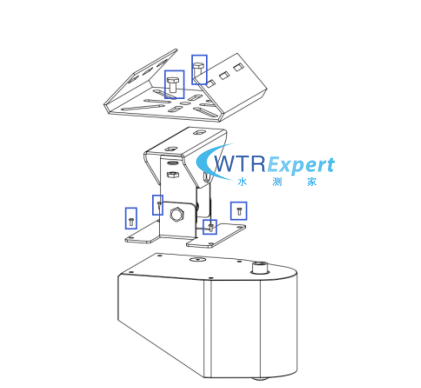

3. 将雷达流量计探头跟雷达流量计支架用配对的螺母拧紧然后组装到横臂上，根据现场调节。

4. 以上工作完成就可以组装立杆横臂，孔对着地基，螺丝拧紧固定

5.所有基础安装完毕

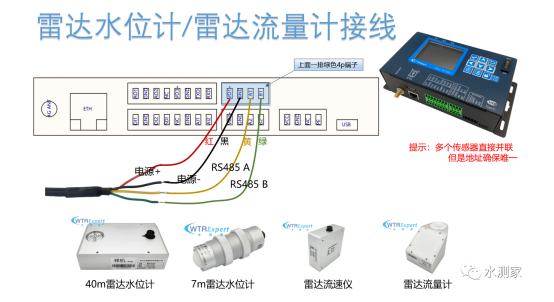

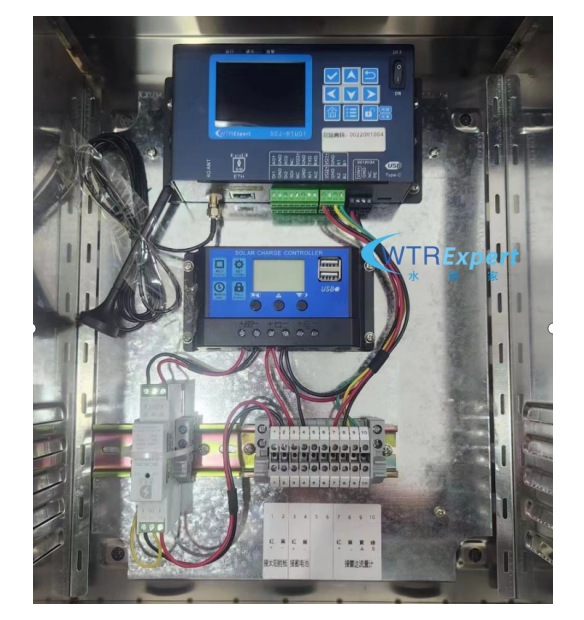

6. 接下来打开机箱，传感器跟RTU之间接线。根据红黑（传感器之间的接线属于供电）黄绿（采集信号）接好。通电。现场安装工作完毕

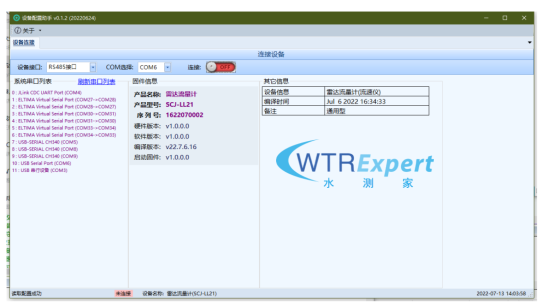

6. 接下来提供测站编码、站名、参数（当前水位）给到水测家技术，进行远程配置数据

7. 安装数据对接完成，安装人员可观察五条数据离开现场，离开之前锁好机箱。

8. 水测家云平台客户可通过手机端/PC端查看数据。

（1）设备列表

（2）实时监控

（3）故障设备列表

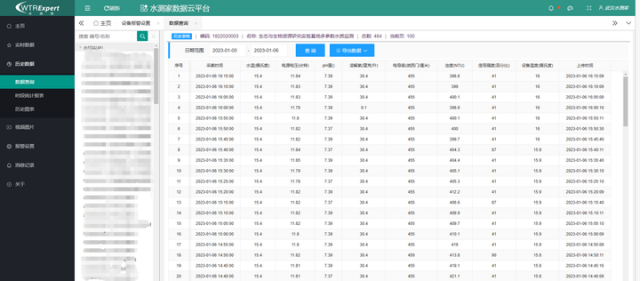

（4）数据查询

（5）时段统计报表

（6）历史图形

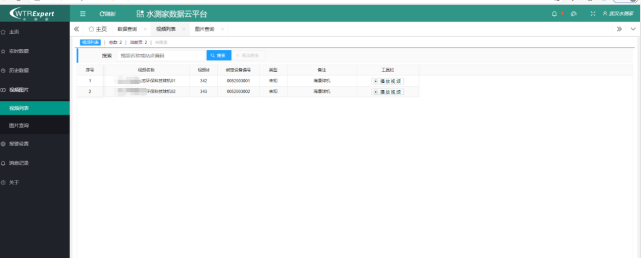

（7）视频列表、图片查询

（8）设备报警设置、用户微信设置

（9）设备掉线记录

以上是野外明渠雷达流量计安装方式的介绍。下次将为大家介绍管道流量计安装、宽河道阵列雷达流量计安装、及桥梁雷达流量计安装。
