多种堰式明渠流量计选型-整体解决方案

基本原理：

堰式流量计是测量明渠中流量的一种装置。其原理为在明渠中安装流水堰，水流将被堰板拦住而升高水位，并越过堰板。刚开始，水流流出的流量小于明渠中原来的流，水位继续上升，流出流量随之增加，直到流出量等于渠道原流量，水位便稳定带某一高度。测定越板的水流的水位，由于该水位于流量之间有一定的关系，因而可求出流量。利用河、渠、湖、库上已有的堰闸、涵洞、抽水站、水电站等水工泄水建筑物，通过实测水头（水头差）、闸门开启高度等水力因素，经率定分析或利用经验公式确定流量系数或效率系数，用水力学公式计算得到流量（参考SL537-2011）。

三角堰测流系统组成：

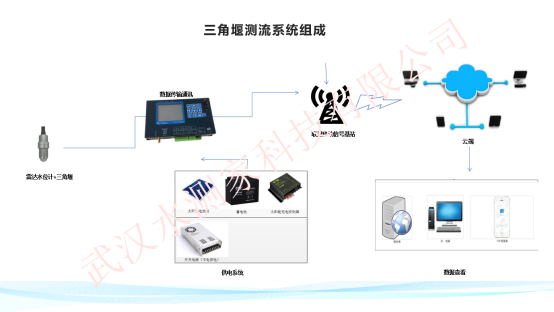

系统拓扑图

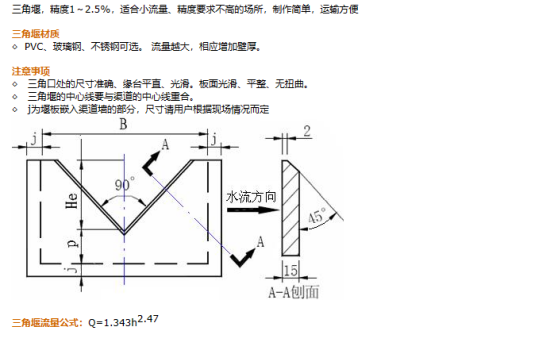

以下是三角堰板

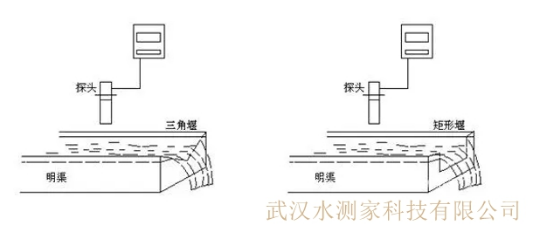

安装如图所示：

系统重要组成部分：

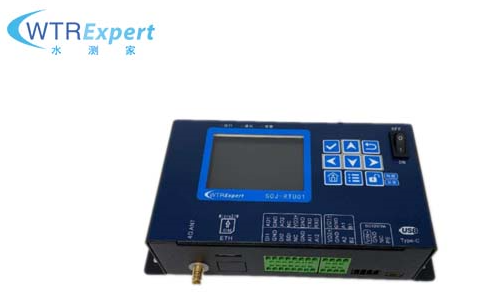

二、 遥测终端机 SCJ-RTU01

1) 内部集成４G DTU，无需外部 DTU 即可通讯；

2) 自带 2.8 寸 TFT 显示屏，以及操作按钮，便于现场调试；

3) 默认支持 512MB TF 卡存储（１分钟一条数据可以存储３年）；

4) 支持 TYPE-C USB 接口，方便与计算机连接；

5) 支持多路 485 以及 RS232 接口；

6) 支持２路 4-20ｍＡ输出与２路 4-20ｍＡ模拟量采集接口；

7) 支持２路脉冲/开关信号采集；

8) 支持本地/远程配置升级，历史数据补发功能；

9) 极低的待机功耗；

10) 支持 4 个中心站同时发送数据(同一时刻,4 个中心站同时发送);

11) 支持 4 个中心站选择不通的通讯协议与 4 个中心站通讯;

12) 支持快速定制通讯协议以及传感器采集协议;

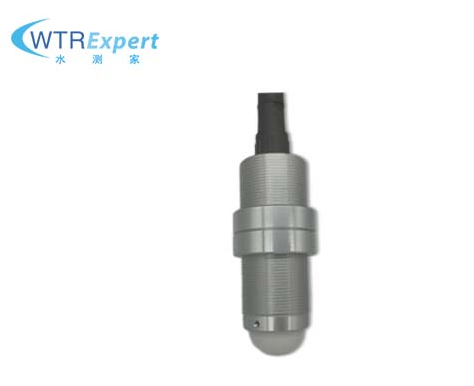

三、雷达水位计 SCJ-LD07

1) 供电范围:直流 12V/24V（极限 DC 6-28V）建议 DC12V

2) 工作温度:-25℃~70℃

3) 存储温度:-35℃ ~75℃

4) 测量范围:0.2-7m ①

5) 测量精度:±3mm

6) 雷达波频率:60GHz

7) 天线角度:±8°

8) 测距原理:脉冲相干雷达

9) 外壳材质:铝合金

10) 防水等级:IP68

11) 工作功耗:<10mA @DC12V ②

12) 电源保护:防反接保护,静电放电保护

13) 极限工作温度:-30℃~70℃

14) 通讯接口:RS485 接口(波特率 9600,8,N,1) ,有效传输距离 1000m(>300m 需要外接 150

15) Ω匹配电阻) ③

16) 通讯协议 标准 Modbus-RTU 协议,功能码

接口与线缆:防水航空插头，自带 5m 线缆

矩形堰测流系统组成：

两种典型测流方式中，需要设备基本相同，只需要我们RTU中来选择不同堰槽类型和配制相关堰槽即可达到测流目的。

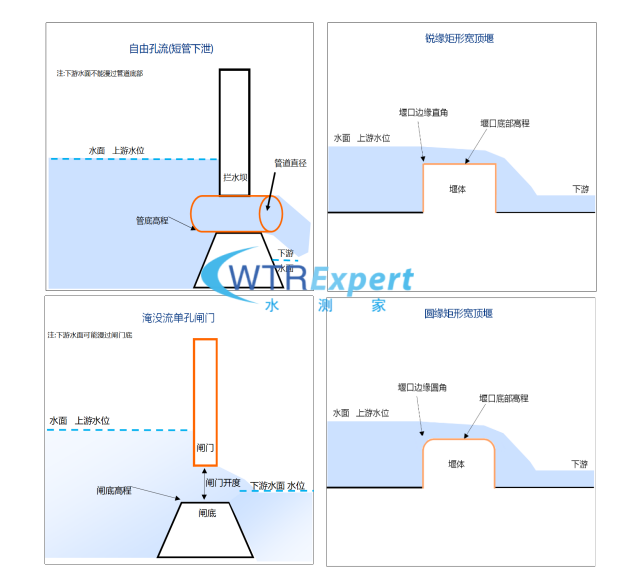

其它水工建筑法示例：

所有此类流量点，均可通过我们雷达水位计测量水头，然后RTU建立模型计算流量。
