农业灌溉,灌区信息化,水质在线监测,农村饮用水在线监测现场案例

农业灌区农村饮用水在线监测现场案例

安装地点：云南德宏州，项目涉及河道测流点位1处灌区渠道测流点1处，水质在线监测点5处。农村饮用水管道测流主管道一处，支管3处。客户原来做的设计方案灌区支渠测流设计为分体流量计 雷达水位计、雷达流速仪。水质在线监测点位主要测浊度。其余管道皆测过管道流量计量此次项目小型灌区渠首取水口在线监测计量设施信号全部接入水测家云平台，客户可通过云端/pc端查看数据，实现对取水口进行实时监测控制，能够及时、准确、全面地掌握其取用水情况，为农业水价改革提供基本条件。

点位一：河道测流在线监测

现场环境：河道有桥，自然河道未曾修整，前期设计为雷达水位计、雷达流速仪

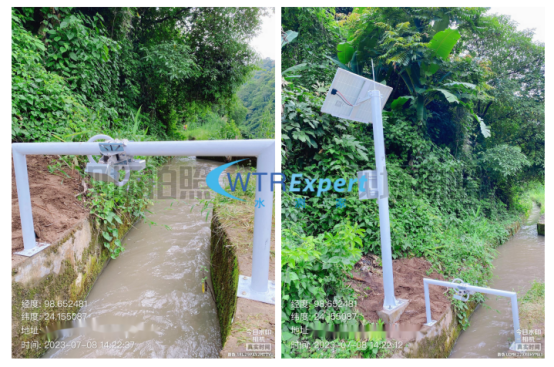

点位二：支渠道流量在线监测（支渠）

现场环境：渠道较为窄小，直接装立杆横臂，拖俩个仪器，容易导致数据不稳定，雷达波束角容易打到岸边，所以客户决定采用农门架的方式安装，这边保证了测量的精准度。

点位现场

安装现场

安装完毕，农门架、旁边设立立杆支架给设备供电；

采集终端接线

点位三：农村饮用水点位浊度监测

现场环境：大型水池，清澈见底，浊度计做好保护措施，用支架支撑放入水池里面固定好。

装浊度计现场图

 给咱浊度传感器上保护套防止探头堵塞影响测量

 终端机接线，保证数据的稳定上传

点位四： 管道超声波点位

现场图片

现场安装：管径为DN200，采用插入式超声波流量计。低功耗测控终端

水测家数据云平台
