宽河道阵列式流量监测：固定式雷达波测流现场案例

一项目背景

此次方案是针对湖南某水文站提档升级改造工作；宽河道雷达波测流监测现场，阵列式雷达在线测流系统，是针对宽断面河道场景开发的实时在线测流系统，适用于宽度达数十至百米的天然河流，或因水闸、弯道等造成断面流速不均匀情况的中小河流及渠道。阵列式雷达在线测流系统，引入多个流速传感器，同时获取多条测速垂线的流速数据，进而实现水位，流速，流量等信息的准确监测。是水文监测 、水资源分配和环境监测治理的重要要素，其功能是为精确测量特定河流断面、各取水口流量 的实时数据，为科学调度和决策提供基础数据 。

二 系统构成

此次项目采用一个雷达流量计、拖俩个雷达流速仪同时获取多条测速垂线的流速；进而实现水位，流速，流量等信息的准确监测数据，进而实现水位，流速，流量等信息的准确监测。

三 现场安装示意图

整体安装示意图

四 安装现场

4.1准备工作做好，带好工具，钢丝绳，绞车、车轮、固定仪器支架、拉好钢丝绳，拉好钢丝绳 打好膨胀螺丝固定好。的位置。此项工作危险系数较高，要做好保护措施

 4.2穿循环索（绞车），通过循环锁调整雷达流量计、雷达流速仪的位置

4.3将雷达流量计、雷达流速仪固定在支架上，把滑轮固定在缆绳上调整好位置。

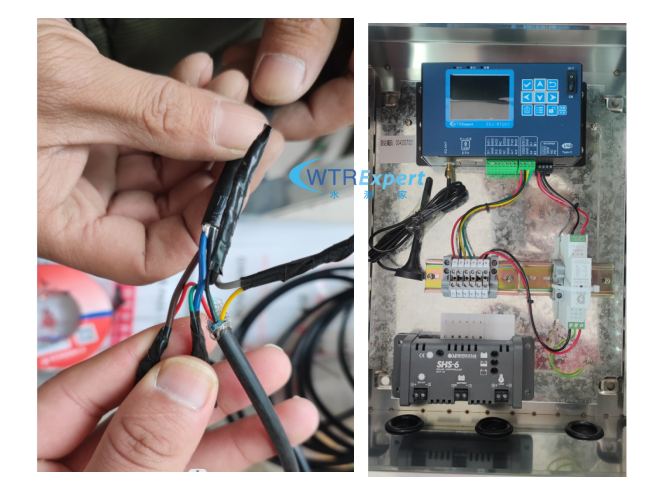

4.4连接好前端传感器到遥测终端机主机的线，完成采集传输。

4.5 所有准备工作做好之后，线接好之后，操作绞车将设备调至指定位置。

4.6  安装完成，远程进行数据对接。PC/手机端皆可查看数据

此次设备安装调试完毕，根据客户需求进行数据对接。
