天然河道雷达流量监测预警系统方案

一、项目背景与建设目标

1.1 项目背景

天然河道作为水资源循环的重要载体，其流量变化直接关系到防洪减灾、水资源调度、生态环境保护等诸多方面。近年来，受极端天气影响，天然河道流量骤涨骤落的情况频发，给沿岸居民生命财产安全和社会经济发展带来严重威胁。传统的河道流量监测方法多依赖人工测流或固定式水文站，存在监测范围有限、数据滞后、应急响应能力不足等问题，难以满足现代河道管理的精细化、智能化需求。

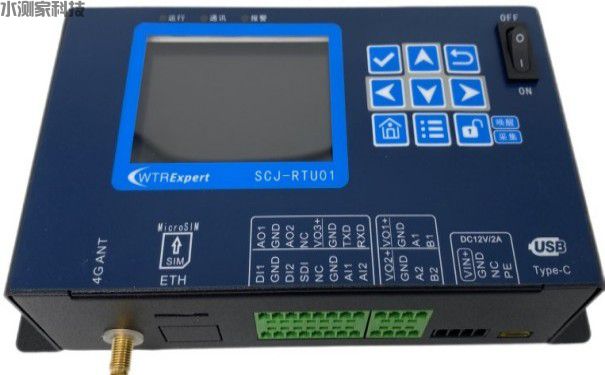

在此背景下，武汉水测家科技结合自主研发的雷达流量计和遥测终端机，利用雷达技术、遥测技术构建天然河道雷达流量监测预警系统，实现对河道流量的实时、精准监测和及时预警，成为提升河道管理水平、保障流域安全的必然选择。

1.2 建设目标

实时精准监测：对天然河道的流量、水位、流速等关键参数进行 24 小时连续监测，数据采样间隔可在 1-240 分钟内灵活设置。

智能预警响应：建立多级预警机制，当监测参数超过预设阈值时，能在 10 秒内发出预警信息，为防洪决策和应急处置提供充足时间。

数据综合管理：构建一体化数据管理平台，实现监测数据的存储、分析、展示和共享，支持多终端访问，为河道管理提供全面的数据支撑。

系统稳定可靠：系统年平均无故障运行时间（MTBF）不低于 8000 小时，能适应复杂的野外环境，在暴雨、雷电、高温等恶劣条件下正常工作。

灵活扩展兼容：系统具备良好的扩展性，可根据需求增加监测参数和监测点位，同时能与流域防洪指挥系统、水资源管理平台等第三方系统无缝对接。

二、系统总体架构

系统采用 “感知层 - 传输层 - 平台层 - 应用层” 的四层架构，实现对天然河道流量的全流程监测、分析与预警。

2.1 感知层

感知层部署在天然河道的监测断面及周边区域，负责采集流量、水位、流速等原始数据，主要设备包括：

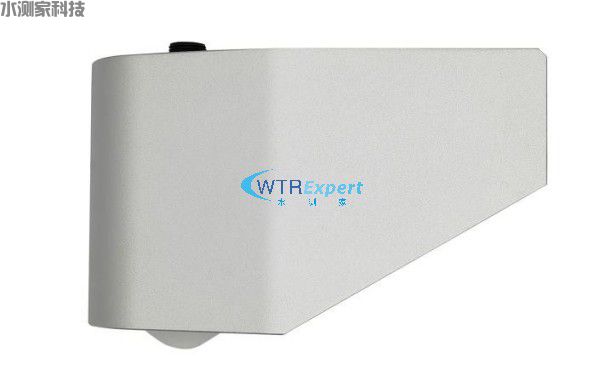

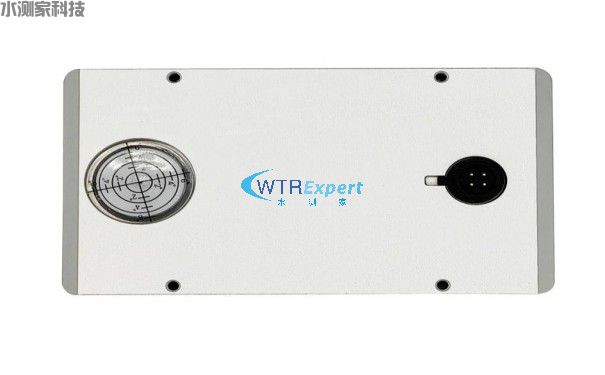

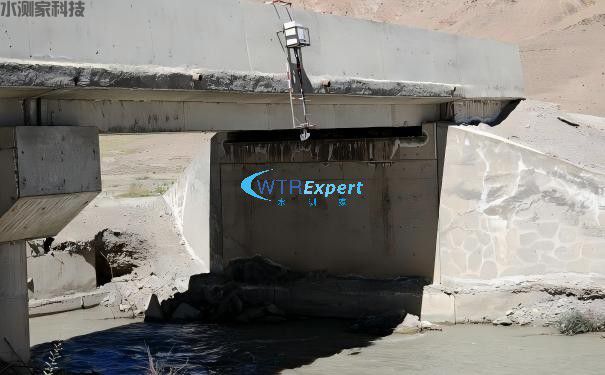

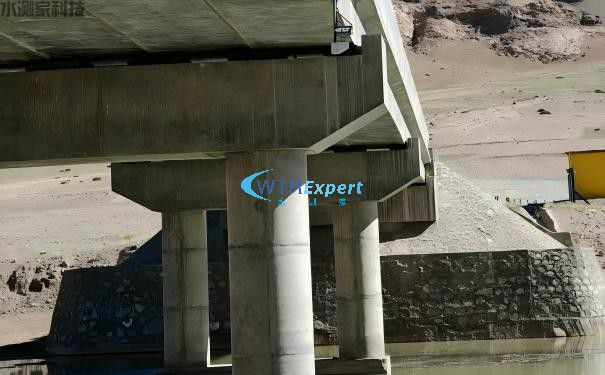

雷达流量计：采用非接触式安装方式，安装在河道岸边或桥梁上，距水面高度根据河道宽度和监测范围确定。其测量范围广，流速测量范围为 0-20m/s，流量测量可覆盖中小到大型河道的流量范围。该设备具备抗干扰能力强、不受水质影响等特点，能在复杂水文条件下稳定工作。

雷达水位计：安装在河道岸边的固定支架上，垂直于水面，测量范围为 0-50m，精度可达 ±3mm。具备自动温度补偿功能，能适应水温变化对测量的影响。

环境传感器：包括降雨量传感器、风速风向传感器等，用于采集周边环境参数，为流量监测数据的修正和分析提供参考。降雨量传感器测量范围为 0-4mm/min，精度 3%；风速风向传感器风速测量范围 0-60m/s，风向测量范围 0-360°。

所有传感器均具备防水、防雷、抗腐蚀性能，能适应天然河道的野外环境。

2.2 传输层

传输层负责将感知层采集的数据安全、稳定地传输至平台层，采用多种通信方式相结合的混合传输模式：

无线通信：主要采用 4G/5G 无线网络，适用于大部分监测点位，具备传输速率快、覆盖范围广的特点，能满足实时数据传输需求。在信号较弱的偏远区域，辅以 LoRa 自组网技术，实现数据的接力传输。

卫星通信：对于无公网信号覆盖的极端偏远地区，采用北斗卫星通信方式，确保数据能及时上传。

有线通信：在靠近城镇且具备条件的监测点位，可采用光纤通信，具备传输容量大、稳定性高、抗干扰能力强等优势。

传输层采用加密传输协议，对数据进行加密处理，防止数据在传输过程中被窃取或篡改，同时支持断点续传功能，确保数据的完整性。

2.3 平台层

平台层是系统的核心处理中心，负责数据的接收、存储、处理和分析，主要包括：

数据接收服务器：接收来自传输层的监测数据，进行数据校验和格式转换，确保数据的有效性和一致性。

数据库服务器：采用高性能的关系型数据库和时序数据库，用于存储海量的监测数据，支持数据的快速查询和统计分析。数据库具备容灾备份功能，确保数据安全。

应用服务器：部署在云平台或本地服务器中，运行系统的核心应用程序，包括数据处理、预警分析、设备管理等模块。

算法引擎：集成流量计算模型、趋势预测模型、异常检测模型等，对监测数据进行深度处理和分析，为预警和决策提供支持。

2.4 应用层

应用层面向不同的用户群体，提供多样化的应用功能，包括：

Web 管理平台：采用 B/S 架构，支持在浏览器中访问，主要功能包括实时数据监控、历史数据查询、数据统计分析、预警信息管理、设备管理等。界面直观友好，操作简便。

第三方接口：提供水文规约、水资源协议，支持与流域防洪指挥系统、水资源管理平台等第三方系统进行数据交互和共享，实现信息的互联互通。

三、系统核心功能

3.1 实时监测与数据展示

实时采集并展示河道的流量、水位、流速等监测数据，以及周边环境的降雨量、风速风向等参数，数据更新频率与采样间隔一致。

采用电子地图（GIS）可视化技术，在地图上标注监测点位的位置，直观显示各点位的实时监测数据和设备运行状态。

以曲线图、柱状图、数字仪表盘等多种形式展示监测数据的变化趋势，支持不同时间段、不同监测参数的数据对比分析。

3.2 智能预警与应急响应

支持用户根据河道的实际情况设置多级预警阈值，包括警戒值、危险值等。当监测参数超过相应阈值时，系统自动触发预警机制。

预警信息通过多种方式推送，包括 Web 平台弹窗、微信消息推送、短信通知、声光报警等，确保相关人员能及时收到预警信息。

建立预警信息处理流程，记录预警信息的接收、确认、处置、反馈等环节，形成闭环管理。同时，系统可自动关联历史数据和应急预案，为应急处置提供参考。

3.3 数据处理与分析

对采集到的原始数据进行清洗、滤波、校准等处理，去除异常数据，提高数据质量。例如，根据环境参数对流量数据进行修正，确保测量结果的准确性。

基于历史监测数据，运用统计分析和数据挖掘技术，分析河道流量的变化规律、季节性特征和趋势，为水资源调度和河道规划提供依据。

3.4 设备管理与远程控制

实时监控监测设备的运行状态，包括设备的供电电压、通信信号强度、工作温度等参数，当设备出现故障或异常时，自动发出故障报警。

支持对设备进行远程配置和管理，如修改采样间隔、校准参数、重启设备等，减少现场维护工作量。

建立设备档案，记录设备的型号、安装时间、维护记录等信息，实现设备全生命周期管理。

3.5 报表生成与数据导出

自动生成各类统计报表，包括日报、周报、月报、年报等，报表内容可根据用户需求自定义，涵盖流量、水位、流速等监测参数的最大值、最小值、平均值等统计信息。

支持将监测数据和报表导出为 Excel格式，方便用户进行数据归档和分析。

四、实施方案

4.1 实施流程

现场勘查与方案设计：

组织技术人员对天然河道进行现场勘查，了解河道的水文特征、地形地貌、周边环境、通信条件等情况，确定监测断面的位置和数量。

根据勘查结果和用户需求，制定详细的系统建设方案，包括设备选型、安装位置、传输方式、平台功能等，并提交用户审核确认。

设备采购与进场检验：

根据确认的方案，采购雷达流量计、雷达水位计、传输设备等相关设备和材料。

设备进场后，进行严格的检验，检查设备的外观、性能、合格证等，确保设备符合设计要求和质量标准。

设备安装与调试：

按照设计方案进行设备安装，包括监测支架的搭建、传感器的安装、传输设备的部署等。安装过程中，确保设备安装牢固、位置准确，符合相关技术规范。

设备安装完成后，进行现场调试，包括传感器的校准、通信链路的测试、数据采集的验证等，确保设备能正常工作，数据能准确传输。

平台部署与集成：

搭建系统平台的硬件环境和软件环境，部署数据库服务器、应用服务器等，安装相关的操作系统、数据库软件和应用程序。

进行系统集成，将感知层、传输层和平台层连接起来，实现数据的顺畅流转和处理。对平台的功能进行测试和优化，确保满足用户需求。

系统试运行与验收：

系统部署完成后，进入试运行阶段。在试运行期间，密切监测系统的运行状态，收集用户反馈意见，及时解决出现的问题。

试运行结束后，组织用户进行系统验收。验收内容包括系统功能、性能指标、数据准确性、设备运行状况等，验收合格后签署验收报告。

五、售后运维服务

5.1 服务体系

服务团队：组建专业的售后运维团队，包括技术负责人、运维工程师等，团队成员具备丰富的水利信息化系统运维经验。设立 7×24 小时服务热线，随时响应用户的服务需求。

服务流程：建立规范的服务流程，包括故障申报、故障诊断、派工处理、维修反馈等环节，确保服务高效、有序进行。

5.2 运维内容

定期巡检：

月度巡检：通过远程监控系统对设备运行状态和数据质量进行检查，及时发现并处理潜在问题。

季度巡检：组织运维人员到现场进行巡检，检查设备的安装牢固性、传感器的清洁度、通信设备的信号强度等，对设备进行必要的维护和校准。

年度巡检：对系统进行全面的检查和维护，包括设备的性能测试、软件的升级优化、数据的备份与清理等，确保系统长期稳定运行。

故障处理：接到用户故障申报后，运维工程师在 30 分钟内响应，对于远程可解决的故障，2 小时内处理完毕；对于需要现场处理的故障，市区范围内 4 小时内到达现场，郊区范围内 8 小时内到达现场，一般故障 24 小时内解决，重大故障 48 小时内解决。

5.3 培训服务

为用户提供系统操作和维护培训，培训内容包括系统平台的使用、设备的日常维护、故障的简单排查等。培训形式包括现场培训、集中授课、在线教学等，确保用户能熟练掌握系统的使用和管理技能。

提供详细的培训资料，包括操作手册、维护手册、视频教程等，方便用户随时查阅和学习。

5.4 质量保障

系统保修期为 1年，保修期内免费提供设备维修、更换和技术支持服务。

保修期外，提供终身维护服务，收取合理的维修成本费用。

定期对系统进行性能评估和优化，根据用户需求和技术发展，提供系统升级建议和服务，确保系统的先进性和适用性。

七、方案优势

技术先进：采用非接触式雷达监测技术，相比传统的接触式测流方法，具有测量精度高、不受水质影响、安装维护方便等优势，能适应天然河道复杂的水文环境。

实时性强：通过先进的通信技术和数据处理算法，实现监测数据的实时采集、传输和分析，确保预警信息的及时发布，为防洪决策争取时间。

可靠性高：系统设备具备良好的防水、防雷、抗腐蚀性能，能在恶劣环境下稳定工作，同时采用多种备份和容错机制，确保系统的连续运行。

智能化程度高：集成了智能预警、数据挖掘、趋势预测等功能，能自动识别异常情况并发出预警，为河道管理提供智能化的决策支持。

扩展性好：系统架构灵活，可根据需求轻松扩展监测点位和监测参数，同时能与其他系统无缝对接，保护用户的投资。

本方案可根据天然河道的具体情况和用户的实际需求进行定制调整，武汉水测家科技将以专业的技术、优质的产品和完善的服务，为天然河道流量监测预警提供可靠的解决方案，助力流域防洪安全和水资源可持续管理。
