智慧灌区量测水监测解决方案--灌区信息化监测系统

灌区作为农业生产的核心基础设施，其水资源的精准计量与高效调度直接关系到灌溉效率、粮食安全及水资源可持续利用。传统灌区量测水多依赖人工估测或简易设备，存在数据精度低、实时性差、调度滞后等问题，难以满足现代化灌区 “精准灌溉、节水减排” 的需求。本方案基于物联网、雷达监测、大数据分析等技术，结合武汉水测家科技有限公司的核心产品，构建覆盖 “水源 - 干渠 - 支渠 - 斗渠 - 农渠” 全流程的量测水监测体系，实现灌区信息化水资源的实时计量、动态调度与科学管理。

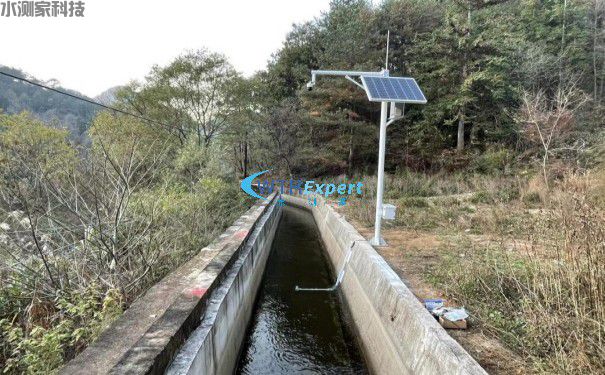

武汉水测家科技多普勒超声波流量计灌区量测水

一、方案背景与建设目标

1.1 方案背景

当前灌区普遍面临三大痛点：

一是量测水精度不足，人工测流误差可达 10%-20%，导致水资源分配不均；

二是监测覆盖不全，部分支斗渠缺乏监测设备，无法掌握末端用水情况；

三是调度响应滞后，无法根据实时用水需求动态调整供水计划，造成水资源浪费或灌溉缺水。因此，构建一套全流程、高精度、智能化的量测水监测系统，成为推进灌区现代化改造的关键任务。

1.2 建设目标

全流程精准计量：实现从水源取水到田间灌溉的全环节流量、水位监测，流量测量误差≤±5%，水位测量误差≤±2cm，满足灌区用水计量与水费核算需求。

实时数据可视化：构建一体化管理平台，实时展示各渠段、取水口的水量数据，支持历史数据查询与趋势分析，为调度决策提供数据支撑。

智能节水调度：结合作物需水规律与实时水量数据，实现供水计划的动态调整，提升灌溉水利用系数至 0.65 以上。

系统稳定可靠：设备适应灌区野外环境（高温、潮湿、沙尘），年平均无故障运行时间（MTBF）≥8000 小时，数据传输成功率≥99%。

便捷运维管理：支持设备远程监控与故障预警，降低人工运维成本，提升系统管理效率。

二、系统总体架构

系统采用 “感知层 - 传输层 - 平台层 - 应用层” 四层架构，实现灌区量测水数据的采集、传输、处理与应用全流程智能化。

2.1 感知层：全场景量测水数据采集

感知层部署于灌区水源地、干渠首端、支斗渠分水口、田间灌溉点等关键位置，针对不同渠段特性选择适配的量测设备，核心设备选用武汉水测家科技有限公司的专用产品：

干渠 / 支渠大流量监测：采用武汉水测家雷达流量计（非接触式），安装于渠岸支架或跨渠桥梁上，也可以立杆横臂安装，无需与水体接触，避免泥沙、漂浮物对设备的影响。该设备流速测量范围 0-20m/s，支持宽渠道（10-50m）流量监测，结合雷达水位计获取的过水断面数据，可自动计算流量，适用于干渠、支渠等大流量场景。

斗渠 / 农渠中小流量监测：选用武汉水测家多普勒超声波流量计（接触式），接触式适用于渠宽较窄（1-5m）、水质较清的斗渠，传感器嵌入渠底，测量精度 ±2-3%；非接触式适用于混凝土硬化过的渠道，安装于渠底，通过超声波多普勒反射原理测量流速，无需破坏渠体结构。

分水口水位与流量双监测：在支斗渠分水口部署武汉水测家雷达水位计（测量范围 0-10m，精度 ±3mm）与电磁流量计（适用于管道式分水口，测量精度 ±1.5%），同时监测水位变化与分水流量，确保水资源分配透明可追溯。

田间灌溉点简易量测：针对田间畦灌、滴灌等末端场景，配置武汉水测家便携式多普勒超声波流量计，支持人工手持测量或临时固定安装，满足小流量、分散式量测需求，数据可本地存储到手持式。

此外，感知层还配套环境传感器（降雨量、土壤含水率、墒情等），为灌溉调度提供作物需水数据支撑。

2.2 传输层：稳定可靠的数据传输链路

针对灌区地域广阔、部分区域信号薄弱的特点，采用 “无线为主、有线为辅” 的混合传输模式：

无线传输：主流区域采用 4G/5G 网络，实现量测数据实时上传；偏远渠段（如山区支渠）采用 LoRa 自组网技术，通过中继节点扩展覆盖范围，传输距离可达 1-3km；极端无信号区域（如偏远水源地）配套武汉水测家北斗卫星传输模块，确保数据不中断。

有线传输：在渠首管理站、灌区控制中心等固定点位，采用光纤传输，保障大数据量（如视频监控、历史数据备份）的稳定传输。

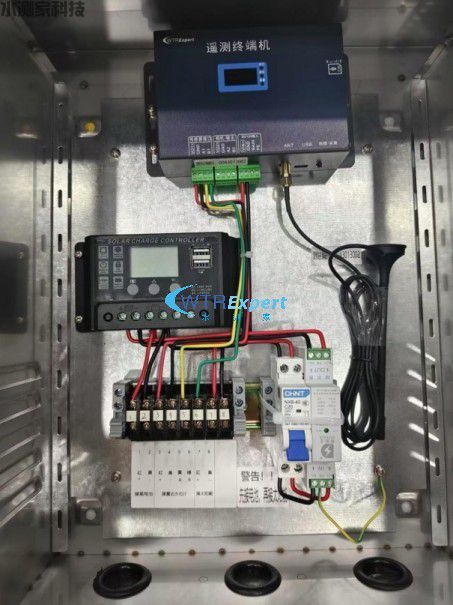

数据安全：所有传输数据采用国密加密算法，本地终端（如遥测终端 SCJ-RTU01）具备数据缓存功能（存储容量≥10 万条），网络中断时可暂存数据，恢复后自动补传，确保数据完整性。

2.3 平台层：灌区量测水数据中枢

平台层是系统的核心处理单元，部署于灌区控制中心或云端，主要功能包括：

数据处理：对采集的原始数据进行清洗（去除异常值）、校准（结合渠段参数修正）、融合（关联水位、流速、流量数据），生成标准化量测数据。

数据存储：采用时序数据库存储实时量测数据，关系型数据库存储设备信息、渠段参数、用水计划等静态数据，支持 10 年以上历史数据存储与快速查询。

算法引擎：集成流量计算模型（如曼宁公式、谢才公式）、灌溉需水预测模型（结合土壤含水率、作物生育期）、水量分配优化模型，为智能调度提供算法支持。

2.4 应用层：多场景量测水管理功能

应用层面向灌区管理部门、用水农户、运维人员等不同用户，提供多样化功能模块，支持 PC 端（Web 平台）、移动端（小程序）访问：

实时监测模块：通过 GIS 地图可视化展示各监测点位的位置、设备状态（在线 / 离线）、实时流量、累计水量、水位等数据，支持按渠段、时间维度筛选查看，数据更新频率 5 分钟 / 次（可配置）。

设备管理模块：实时监控量测设备的运行状态，设备故障（如传感器漂移、通信中断）时自动发出预警（短信、APP 推送），支持远程配置设备参数（采样间隔、校准周期），记录设备维护日志。

报表与分析模块：自动生成灌区用水统计报表、趋势分析图表，支持自定义报表模板，为灌区规划（如节水改造、渠网优化）提供数据支撑。

武汉水测家科技工程师现场踏勘灌区

三、核心场景适配与方案优势

3.1 不同渠段场景的设备适配

干渠（大流量、宽渠道）：采用武汉水测家非接触式雷达流量计SCJ-LL21，安装于跨渠桥梁或高支架上，避免渠内泥沙淤积对设备的影响，适应干渠流量波动大（如灌溉高峰期与非高峰期差异显著）的特点，测量精度不受水流扰动影响。

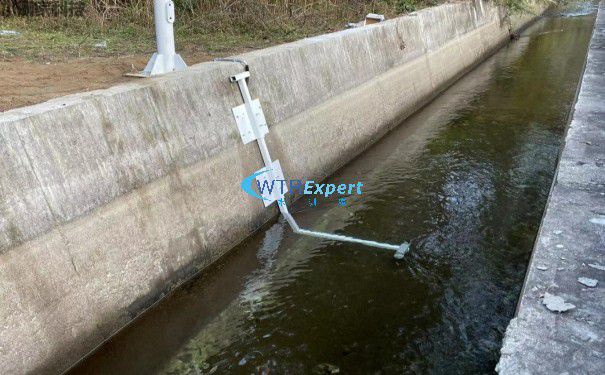

支斗渠（中小流量、渠宽较窄）：优先选用接触式超声波流量计SCJ-LL01，传感器安装在渠底避开淤泥，确保测量稳定性。

田间农渠（小流量、分散式）：采用便携式流速仪或雷达水位计SCJ-LD07，支持人工定期测量或临时固定，满足田间小范围、灵活量测需求，数据可本地存储，避免人工记录误差。

3.2 方案核心优势

高精度与全场景覆盖：依托武汉水测家的雷达、超声波等多类型量测设备，适配灌区从干渠到田间的全流程量测需求，流量测量误差≤±5%，满足用水计量与调度精度要求。

智能化与节水增效：通过实时数据监测与需水预测模型，实现供水计划动态调整，避免 “大水漫灌”，预计可提升灌溉水利用系数 0.05-0.1，每亩农田年均节水 50-100m³。

高可靠性与低运维成本：设备具备防水、防尘、抗腐蚀性能（防护等级 IP68），适应灌区野外恶劣环境；支持远程运维与故障预警，减少人工现场巡检频次，运维成本降低 30% 以上。

数据透明与管理规范：全环节量测数据实时可查，实现水资源分配透明化，同时为灌区水费改革（如按量收费）提供技术支撑。

四、售后运维与质量保障

4.1 运维服务体系

服务团队：配置 1 名灌区技术负责人（5 年以上水利信息化经验）+ 2 名区域运维工程师，建立 7×24 小时线上服务群，响应用户咨询与故障申报。

故障处理：一般故障（如通信中断）2 小时内远程响应，24 小时内解决。

4.2 备件保障

建立灌区专用备件库，储备武汉水测家雷达流量计、超声波传感器、遥测终端等关键备件，备品率≥10%，确保故障设备快速更换。

备件定期检测（每季度 1 次），确保性能完好，满足应急更换需求。

4.3 质量保障

设备保修期 1年，保修期内免费维修、更换故障部件；保修期外提供终身维护，收取成本价备件费用。

承诺量测数据年有效率≥98%，系统年无故障运行时间≥8000 小时。

每季度提交运维报告，包括设备运行状态、数据质量分析、优化建议，持续提升系统性能。

本方案通过武汉水测家科技有限公司的高精度量测设备与智能化管理平台，实现灌区量测水的全流程监测与高效调度，可有效提升灌溉效率、节约水资源，助力灌区现代化改造与可持续发展。方案可根据灌区实际需求（如增加水质监测、扩展田间量测范围）进行定制调整，确保适配性与实用性。
