大江大河水文监测系统建设方案

大江大河作为国家水资源安全、防洪减灾、生态保护的核心载体，其水文情势复杂多变，涵盖高流速、大流量、宽断面、多支流汇入等特点，传统水文监测方式难以满足 “全域覆盖、实时感知、精准预警、科学调度” 的现代化管理需求。本方案依托物联网、雷达监测、卫星遥感、大数据分析等技术，结合武汉水测家科技有限公司的大江大河专用监测设备，构建覆盖 “干流 - 支流 - 河口” 全流域的水文监测系统，实现水位、流量、水质、泥沙、气象等多要素的实时监测与智能分析，为流域防洪调度、水资源配置、生态保护提供全方位数据支撑，符合《水文基础设施建设及技术装备标准》（SL 276-2020）等国家及行业规范。

一、方案背景与建设目标

1.1 方案背景

当前大江大河水文监测面临四大核心挑战：一是监测覆盖不足，干流关键断面监测点稀疏，支流、偏远河段存在监测盲区，难以掌握全流域水文动态；二是复杂水文条件下监测精度低，高流速（≥5m/s）、高含沙（≥100kg/m³）、宽断面（≥1000m）场景下，传统接触式设备易磨损、信号干扰大，流量计算误差超 10%；三是应急响应滞后，暴雨、洪水等极端天气下，人工巡检困难，数据中断风险高，难以为防洪决策提供及时支撑；四是数据整合能力弱，水位、流量、水质等数据分散在不同系统，缺乏统一分析平台，无法形成流域级水文情势研判能力。构建大江大河水文监测系统，是破解上述难题、提升流域水文管理水平的关键举措。

1.2 建设目标

全域监测覆盖：在大江大河干流（每 50-100km 布设 1 个监测断面）、主要支流（每 30-50km 布设 1 个监测断面）、河口区域布设监测点，实现水位、流量、水质、泥沙、气象等要素的 24 小时在线连续监测，提高监测覆盖率。

智能预警调度：建立洪水、水质超标、泥沙淤积等多级预警机制，缩短预警响应时间；构建流域水文预报模型，预测未来 24-72 小时水位、流量变化，精度误差≤8%，为防洪调度提供科学依据。

生态协同监测：同步监测河道水质（pH、溶解氧、COD 等）、水生生物栖息地、岸线植被覆盖，评估流域生态健康状况，支撑生态流量管控与水生态修复。

系统稳定耐用：设备适应 - 30℃~70℃温度范围、高含沙水流等极端条件，防护等级≥IP68，年平均无故障运行时间（MTBF）≥10000 小时，运维成本较传统监测降低 30%。

二、系统总体架构

系统采用 “全要素感知层 - 多网传输层 - 流域级平台层 - 场景化应用层” 四层架构，针对大江大河水域特点优化设备与技术方案，确保系统全域覆盖、稳定运行、智能高效。

2.1 全要素感知层：大江大河专用监测设备部署

感知层是系统数据采集核心，需适配大江大河宽断面、高流速、高含沙、复杂气象等工况，核心设备选用武汉水测家科技有限公司的专用产品，搭配卫星遥感、无人机巡检等技术，构建 “固定监测 + 移动监测 + 遥感监测” 三位一体的感知网络：

水文核心要素监测设备：

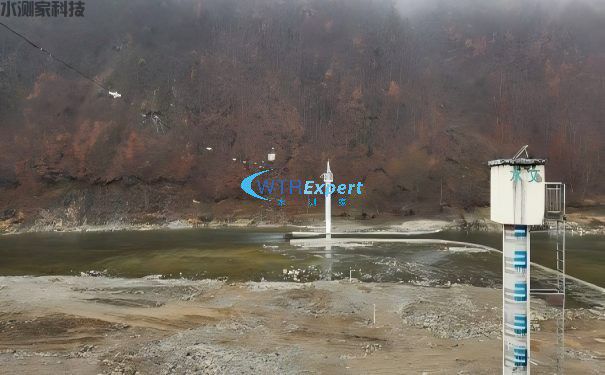

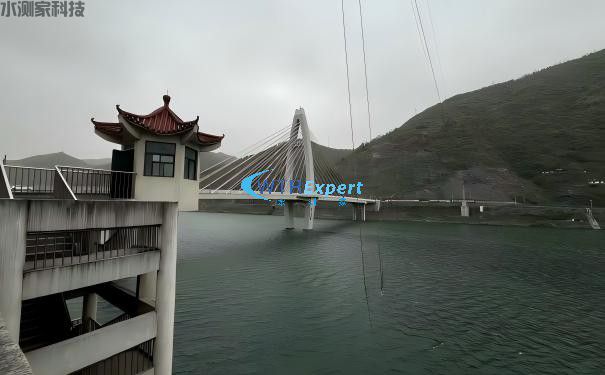

水位监测：采用武汉水测家高精度雷达水位计（型号：SCJ-LD40），测量范围 0-50m，精度 ±3mm，具备抗强风、防波浪干扰功能，安装于干流、支流岸边稳固基座或水文站观测塔，适配宽水域水位监测需求。

流量监测：

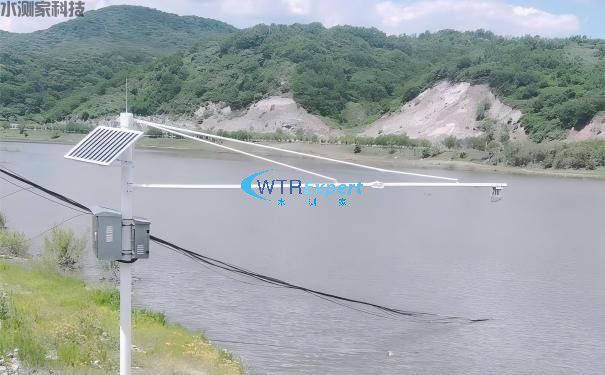

干流宽断面（≥500m）：布设武汉水测家阵列式雷达流量计，由 8-16 台高频雷达测速单元（24GHz）组成阵列系统，每台监测角度 30°-60°，流速测量范围 0-20m/s，通过多单元协同监测实现断面流速全域覆盖，结合实时水位、流速数据计算流量，误差≤±3~5%；

支流中窄断面（＜500m）：选用武汉水测家便携式无线雷达流量计，支持车载、铅鱼或临时固定安装，适配支流应急加密监测需求，流速测量误差≤±3%；

水质与生态要素监测设备：

常规水质监测：在干流、支流关键断面部署武汉水测家多参数水质监测站，集成 pH（0-14pH，精度 ±0.02pH）、溶解氧（0-20mg/L，精度 ±0.1mg/L）、COD（0-500mg/L，精度 ±5%）、氨氮（0-50mg/L，精度 ±0.1mg/L）等参数；

生态监测：在鱼类产卵场、湿地等生态敏感区，部署水下视频摄像头与水生生物传感器，观察水生生物种类与数量；通过无人机航拍与卫星遥感（如高分卫星、哨兵卫星），定期获取岸线植被覆盖、河道淤积、河口湿地变化等数据，评估生态状况。

气象与辅助监测设备：

气象站：在监测断面周边布设七要素气象站，监测降雨量、风速（0-60m/s，精度 ±0.3m/s）、风向（0-360°，精度 ±3°）、气温、湿度、气压、日照等参数，为水文预报提供气象数据支撑；

应急监测设备：配备移动水文监测车（搭载雷达流量计、水质传感器、卫星通信设备），用于洪水期、水污染事件等应急场景的快速监测与数据补传；

视频监控：在监测断面、水利工程（如水库、闸门）周边安装AI 智能摄像头，具备高流速水流监测、漂浮物识别、非法采砂行为识别功能，识别准确率≥90%，支持夜间红外拍摄。

所有固定监测设备均采用抗腐蚀、抗强风设计，防护等级≥IP68，适应大江大河恶劣野外环境；移动设备具备便携性与快速部署能力，满足应急监测需求。

2.2 多网传输层：流域级稳定数据链路

针对大江大河流域广阔、部分区域信号薄弱（如山区支流、偏远河段）的特点，采用 “公网 + 专网 + 卫星” 多网融合传输模式，确保数据全域稳定上传：

主传输链路：

干流沿线、城镇周边监测点：采用4G/5G 工业级路由器（支持三网冗余），通过运营商公网传输数据，传输速率高、覆盖范围广，满足实时监测数据（如水位、流量、视频）传输需求；

重点监测断面（如干流防洪控制断面）：配套光纤专网，传输带宽≥100Mbps，保障大数据量（如高清视频、遥感影像）稳定传输，抗干扰能力强。

备用传输链路：

山区支流、偏远河段：采用LoRa 自组网技术，通过中继节点（部署于山顶、高杆）扩展覆盖范围，传输距离 1-5km，适应信号薄弱区域；

无公网信号区域（如偏远支流、河口外海）：部署武汉水测家北斗三号卫星传输模块，支持短报文与数据透传，确保极端条件下数据不中断，传输成功率≥99%。

数据安全与补传：

所有传输数据采用国密加密算法，防止数据泄露或篡改；

本地监测终端（武汉水测家流域专用 RTU，型号：SCJ-RTU01）内置大容量存储，支持存储3年以上原始数据，网络中断时自动缓存，恢复后按时间顺序补传，确保数据完整性。

2.3 流域级平台层：水文数据中枢与智能分析核心

平台层部署于流域水文管理中心云端（兼容阿里云、华为云）或本地数据中心，承担全流域数据存储、处理、分析、建模的核心任务，具备海量数据处理与高并发访问能力：

数据中心：

存储模块：采用 “时序数据库+ 关系型数据库+ 对象存储” 组合，时序数据库存储实时与历史水文数据（支持 10 年以上存储），关系型数据库存储流域基础信息（河道断面参数、水利工程信息、监测点属性）、用户数据、预警记录，对象存储存储遥感影像、视频录像等非结构化数据；

计算模块：部署分布式计算集群（CPU+GPU 混合架构），支持每秒≥10000 条数据并发处理，为水文预报、智能分析提供算力支撑。

数据共享接口：提供标准行业协议（如 SL 651-2014《水文监测数据传输规约》），支持与国家水文数据库、流域防洪指挥系统、水资源管理平台、生态环境监测系统等第三方系统对接，实现数据共享与业务协同。

2.4 场景化应用层：全流域水文管理功能

应用层面向流域水文管理部门、防洪指挥机构、生态环境部门、水利工程运维单位等用户，提供场景化功能模块，支持 PC 端（Web 平台）、移动端（APP / 小程序）、大屏展示（流域指挥中心）多终端访问：

实时监测与可视化模块：

全域水文看板：通过 GIS 地图展示全流域监测点分布，实时显示水位、流量、水质、泥沙、气象等数据，用颜色区分数据状态（正常绿色、预警黄色、超标红色）；支持切换 “流域视图 - 断面视图 - 设备视图”，点击监测点可查看详细数据曲线（近 24 小时 / 7 天 / 30 天变化趋势）与现场视频画面；

水文情势分析：自动生成流域水文日报、周报、月报，展示干流、支流关键断面的水位流量变化、水质达标率、泥沙含量统计等信息，支持数据导出（Excel/PDF 格式）。

防洪减灾模块：

洪水预警：预设多级洪水预警阈值（如警戒水位、保证水位、历史最高水位），当监测数据超阈值时，系统自动触发预警，通过平台弹窗、APP 推送、短信、应急广播等方式通知相关人员，预警信息包含预警等级、影响范围、建议措施（如转移群众、开启闸门泄洪）；

调度辅助：基于洪水演进模型与水利工程（水库、闸门）调度规则，生成多套防洪调度方案（如水库联合调度、分洪区启用），对比各方案的防洪效果与影响，为指挥人员提供决策支持；

灾后评估：洪水过后，结合遥感影像与实地监测数据，评估洪水淹没范围、受灾面积、河道淤积情况，生成灾后评估报告，辅助灾后重建。

水资源管理模块：

水量调度：实时监测流域水资源总量（降水、径流、地下水）与用水需求（农业、工业、生活、生态），生成水资源调度方案，保障流域用水安全与生态流量（如维持河道最小生态流量）；

水质管控：监控干流、支流、饮用水源地的水质状况，当水质超标时，自动启动污染溯源，推送至环保执法部门；定期生成流域水质报告，评估水功能区达标情况，为水污染防治提供依据；

节水评估：分析流域各行业用水效率，识别高耗水环节，提出节水建议，推动流域水资源节约集约利用。

设备运维模块：

状态监控：实时查看全流域监测设备的运行状态（如雷达水位计的信号强度、电池电压、校准周期，水质传感器的清洁度），设备故障（如传感器失灵、通信中断）时自动发出故障预警，生成维修工单，关联区域备件库信息；

远程运维：支持远程配置设备参数（采样间隔、预警阈值、传输协议）、启动传感器自动清洗与校准、升级设备固件，减少现场维护工作量；

巡检管理：制定设备巡检计划（月度 / 季度 / 年度），通过移动端 APP 下发巡检任务，巡检人员可实时上传巡检记录（文字、照片、视频），系统自动统计巡检完成率与问题整改率。
