地下水水位监测“哨兵”：地下水在线监测系统解析

一、方案背景

地下水作为水资源的重要组成部分，在人类生产生活中扮演着不可或缺的角色。全球约有 30% 的人口依赖地下水作为主要饮用水源 ，在我国，地下水供水量占总供水量的三分之一，全国 70% 的人口饮用地下水。同时，地下水对农业灌溉也至关重要，全球约有 40% 的灌溉水源来自地下水。此外，在工业生产中，约有 20% 的工业用水来自地下水，像纺织、化工等行业，地下水的稳定供应保障了生产的连续性。

然而，随着经济的快速发展和人口的增长，地下水超采和污染问题日益严重。由于人口增长与经济发展，对水资源的需求量不断增大，农业灌溉、工业生产和居民生活用水等对地下水过度依赖，再加上水资源分布不均、节水意识淡薄与技术落后等原因，导致地下水开采量长期超过补给量。长期超采地下水会使地下水位下降，形成地下水降落漏斗，造成一些水井干涸，影响居民生活用水和农业灌溉，如华北平原部分地区因地下水超采，导致地下水位大幅下降，一些村庄的水井深度不断增加，甚至出现无水可采的情况。同时，超采还会引发地面沉降，对建筑物、道路、桥梁等基础设施造成严重破坏，如我国上海、天津等城市都出现过不同程度的地面沉降现象，给城市的发展带来了巨大的安全隐患。在沿海地区，过度开采地下水还会破坏地下淡水与海水的压力平衡，使海水内侵，导致地下水水质恶化，土壤盐碱化，机井报废，如辽宁、河北、山东等部分沿海地区都遭受过海水入侵的危害。

面对如此严峻的地下水超采和污染问题，传统的地下水监测手段已难以满足需求。传统人工测量需频繁现场作业，数据连续性差，无法及时准确地掌握地下水水位的动态变化情况。因此，建立一套地下水水位在线监测系统迫在眉睫，通过该系统能够实时、准确地监测地下水水位，为地下水资源的合理开发利用和保护提供科学依据，对于缓解地下水超采和污染问题，保障水资源的可持续利用具有重要意义。

二、系统架构

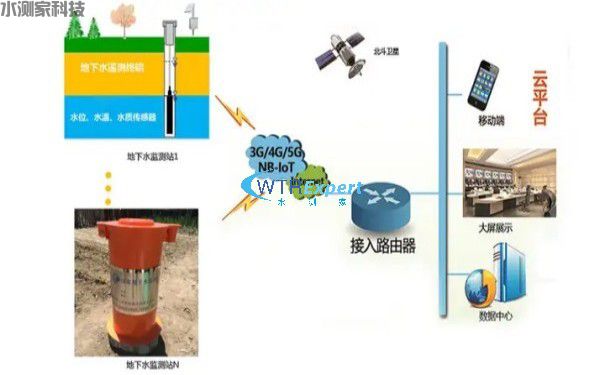

本地下水水位在线监测系统主要由数据采集单元、传输单元、中心处理单元和用户界面四个部分组成，各单元协同工作，实现对地下水水位数据的精准采集、高效传输、深度分析以及便捷展示，为地下水资源管理提供全方位支持。架构图如下所示：

（一）数据采集单元

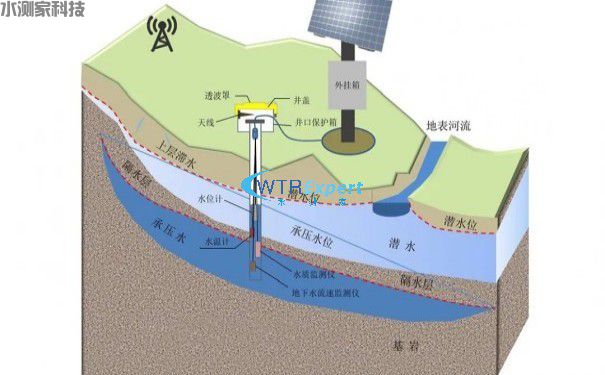

数据采集单元是整个监测系统的基础，主要负责实时、准确地收集地下水位及相关参数的数据，确保监测数据的及时性与可靠性。该单元主要由各类传感器组成，每种传感器都依据特定的物理原理工作，以实现对不同参数的精确测量。

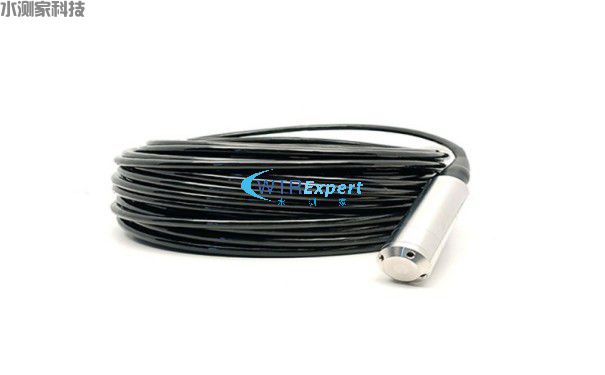

压力式水位传感器：通过测量水下压力来确定水位，其工作原理基于液体压强公式P = \rho gh（其中P为压强，\rho为液体密度，g为重力加速度，h为深度）。传感器内部的压力感应元件能够精确感知水压变化，并将其转换为电信号输出，经过换算即可得到水位高度。这类传感器具有高精度的特点，测量误差通常可控制在较小范围内，如 ±0.5% FS（满量程） ，稳定性好，受外界环境因素（如温度、湿度等）干扰较小，能够在复杂的地下环境中长时间稳定工作。同时，它适用于深水环境的测量，可满足不同深度地下水水位监测的需求。

此外，数据采集单元还可根据实际需求集成其他类型的传感器，如 pH 值传感器、电导率传感器等，以获取更多关于地下水水质和环境的信息。这些传感器通常具备高精度、高灵敏度以及良好的抗干扰能力，能够在复杂的地下环境中稳定工作，准确采集数据。并且，数据采集单元会按照设定的时间间隔进行数据采集，如每隔 5 分钟或 10 分钟采集一次数据，以确保能够及时捕捉到地下水水位及相关参数的动态变化。

（二）传输单元

传输单元肩负着将数据采集单元收集到的数据实时、准确地发送到中心处理单元的重要任务，为保证数据传输的稳定性和可靠性，其采用了有线和无线相结合的通信技术，以适应不同的应用场景和环境需求。

有线传输：RS485 是一种常用的有线传输方式，它采用差分信号传输，抗干扰能力强，适用于存在强电磁干扰的工业环境或复杂的地下监测场景。在长距离通信方面表现出色，最大传输距离可达 1200 米，能够满足一些监测点与中心处理单元距离较远的情况。支持多站点连接，一条总线上最多可连接 32 个设备，便于构建分布式的监测网络，实现多个监测点数据的集中传输。例如，在一个大型的工业园区内，多个地下水监测点可以通过 RS485 总线将数据传输到监控中心，方便统一管理和监控。

无线传输：4G 通信技术具有传输速度快的优势，理论峰值下载速率可达到 1Gbps，实际使用中通常也能达到 100Mbps 以上，能够快速传输大量的数据，满足对数据实时性要求较高的应用场景，如实时视频监控、大数据量的监测数据传输等。网络覆盖范围广，在城市、乡村等大部分地区都有良好的信号覆盖，即使监测点位于偏远地区，也能保证数据的稳定传输。支持多种设备连接，可满足物联网时代大量设备接入网络的需求，对于构建大规模的地下水水位在线监测系统非常有利。例如，在对城市周边多个分散的地下水监测井进行监测时，4G 通信可以确保每个监测点的数据及时传输到中心处理单元。

LoRa（Long Range）技术是一种低功耗广域网无线通信技术，具有传输距离远的特点，在空旷环境下传输距离可达数公里，适用于监测点分布较为分散且距离中心处理单元较远的情况，如山区、野外等地区的地下水监测。功耗低，节点设备的电池使用寿命长，对于一些难以提供持续电源的偏远监测点来说，能够降低维护成本和难度。支持大量节点接入，可满足大规模监测网络的建设需求，同时其通信协议相对简单，易于实现和部署。

在实际应用中，传输单元会根据监测点的地理位置、环境条件、数据传输量以及成本等因素，灵活选择合适的传输方式。为了确保数据传输的可靠性，传输单元还会配备数据校验和重传机制，当数据在传输过程中出现错误或丢失时，能够及时进行纠正和重新发送，保证数据的完整性和准确性。

（三）中心处理单元

中心处理单元是整个监测系统的核心部分，它如同大脑一般，对传输过来的数据进行全面的处理、深入的分析以及安全的存储，为后续的决策提供有力的数据支持。

数据处理：在数据处理环节，中心处理单元首先会对接收的数据进行清洗和预处理。

数据存储：处理后的数据会被存储到专业的数据库中，如关系型数据库 MySQL 或非关系型数据库 MongoDB 等，以保证数据的安全性和可扩展性。数据库会按照一定的规则对数据进行分类存储，建立索引，方便快速查询和检索历史数据。同时，为了防止数据丢失，还会采用数据备份和恢复机制，定期对数据库进行备份，并将备份数据存储在不同的物理位置。例如，每天对监测数据进行一次全量备份，并将备份数据存储到异地的灾备中心，当主数据库出现故障时，可以迅速从备份数据中恢复，确保数据的完整性和连续性。

数据分析：利用先进的算法和模型对数据进行深度分析，以挖掘数据背后的潜在信息和规律。通过时间序列分析方法，分析地下水水位随时间的变化趋势，预测未来一段时间内的水位变化情况，为水资源的合理调配和管理提供参考依据。建立相关性分析模型，研究地下水水位与降水量、蒸发量、开采量等因素之间的关系，找出影响水位变化的主要因素，为制定科学的地下水保护政策提供数据支持。例如，通过对多年的监测数据进行分析，发现某地区的地下水水位与降水量之间存在显著的正相关关系，与开采量之间存在显著的负相关关系，这就为该地区制定合理的开采计划和水资源保护措施提供了重要的依据。

此外，中心处理单元还会与其他相关系统进行数据交互和共享，如地理信息系统（GIS）、水资源管理系统等，将地下水水位数据与地理空间信息、水资源管理数据等进行整合，实现数据的综合利用和可视化展示，为决策提供更全面、直观的支持。

（四）用户界面

用户界面是用户与监测系统进行交互的窗口，它为用户提供了一个直观、便捷、友好的操作平台，使用户能够方便地获取和管理监测数据。用户界面具备丰富的功能，以满足不同用户的需求。

实时数据展示：以直观的图表（如折线图、柱状图、地图等）和数字形式，实时展示地下水水位、水温、水质等参数的最新数据，让用户能够一目了然地了解当前地下水的状态。在地图上标注各个监测点的位置，并以不同的颜色和图标表示水位的高低、水质的好坏等信息，使用户能够快速定位和了解不同区域的地下水情况。通过实时更新的折线图，展示地下水水位随时间的变化趋势，帮助用户及时发现水位的异常波动。

历史数据查询：用户可以根据时间、监测点等条件，灵活查询历史监测数据，并以图表或报表的形式进行展示和导出。支持对历史数据进行多维度分析，如对比不同年份、不同季节的地下水水位变化情况，分析水质参数随时间的变化趋势等，为用户研究地下水的长期变化规律提供数据支持。例如，用户可以查询过去一年中某个监测点的地下水水位数据，并生成月平均水位变化曲线，以便分析该监测点在不同季节的水位变化特征。

报表生成：根据用户的需求，自动生成各类报表，如日报表、周报表、月报表、年报表等，报表内容包括监测数据的统计分析结果（如平均值、最大值、最小值、标准差等）、异常情况记录、趋势分析图表等，为用户提供全面、详细的数据报告，方便用户进行数据存档、汇报和决策参考。例如，每月生成一份地下水水位监测月报表，其中包含了该月各个监测点的水位数据统计分析、异常报警记录以及与上月数据的对比分析等内容，为水资源管理部门的决策提供有力的数据支持。

此外，用户界面还注重易用性和交互性的设计，采用简洁明了的布局、直观的操作按钮和人性化的提示信息，降低用户的操作难度，提高用户体验。支持多用户权限管理，根据用户的角色和职责，设置不同的操作权限，确保数据的安全性和保密性。例如，系统管理员具有最高权限，可以对系统进行全面的管理和配置；普通用户只能查看和查询数据，不能进行数据修改和系统设置等操作。同时，用户界面还支持移动端访问，用户可以通过手机、平板等移动设备随时随地查看监测数据和报警信息，实现对地下水水位的远程监控和管理 。

三、技术参数

本地下水水位在线监测系统的关键技术参数如下：

水位测量精度：0.1%FS。该精度保证了系统能够准确地监测到地下水位的微小变化，为地下水资源的精细管理提供了可靠的数据支持。例如，在一些对地下水水位变化较为敏感的地区，如沿海地区防止海水入侵、城市地面沉降控制区等，高精度的水位测量可以及时发现水位的异常波动，以便采取相应的措施。

测量范围：0 - 100m。此测量范围能够满足大多数常规监测场景的需求，涵盖了常见的浅层地下水和部分中层地下水的监测深度。无论是城市周边的浅层地下水监测，还是山区较深的地下水监测井，都能适用。若有特殊需求，可根据实际情况定制更大测量范围的设备。

数据传输速率：4G 通信方式下，数据传输速率可达 100Mbps 以上；RS485 有线传输方式下，数据传输速率一般为 9600bps - 115200bps。较高的数据传输速率确保了监测数据能够快速、及时地传输到中心处理单元，实现数据的实时更新和处理。在 4G 通信环境良好的区域，大量的监测数据可以迅速上传，满足对数据实时性要求较高的应用场景，如应急监测、实时调度等；而 RS485 有线传输方式虽然速率相对较低，但在稳定的近距离传输场景中，也能可靠地完成数据传输任务。

设备工作温度：-40℃ - 85℃。宽温度范围设计使系统能够适应各种恶劣的自然环境，无论是在寒冷的北方冬季，还是炎热的南方夏季，设备都能正常稳定运行。例如在我国东北地区的冬季，气温可低至零下三四十摄氏度，系统的设备依然能够在这样的低温环境下准确采集和传输数据；在沙漠等高温地区，夏季地表温度可达七八十摄氏度，设备也能经受住高温的考验，确保监测工作的连续性。

数据存储容量：中心处理单元配备的数据库存储容量不小于 1TB，可根据实际需求进行扩展。如此大的存储容量能够保证长时间、大量的监测数据得以保存，方便用户随时查询历史数据，进行数据分析和研究。以每天每个监测点产生 100 条数据记录为例，假设每条记录大小为 1KB，一个拥有 100 个监测点的监测系统，1TB 的存储容量可以存储约 10 年的数据。

传感器响应时间：小于 1s。快速的响应时间使传感器能够及时捕捉到地下水位的瞬间变化，避免数据遗漏，提高监测的及时性和准确性。在地下水位突然发生变化，如暴雨后地下水迅速上涨、大量开采地下水导致水位骤降等情况下，传感器能够迅速做出响应，将变化的数据及时传输给中心处理单元。

四、设备选型与安装

（一）设备选型原则

精度要求：地下水水位的精确监测对于水资源管理和保护至关重要。压力式水位传感器在精度方面表现出色，能够准确捕捉地下水位的微小变化，为科学决策提供可靠的数据基础。

可靠性：监测设备需要在复杂的地下环境中长时间稳定运行。选择经过严格质量检测、具有良好口碑和广泛应用案例的品牌和型号是确保可靠性的关键。这些设备通常采用高品质的材料和先进的制造工艺，具备良好的防水、防尘、抗干扰性能，能够适应地下水环境中的湿度、酸碱度、电磁干扰等因素，保证数据采集的准确性和连续性。

成本考量：在满足监测需求的前提下，合理控制成本是项目实施的重要因素。成本不仅包括设备的采购价格，还涵盖安装、维护、运行等方面的费用。对于大规模的监测项目，设备数量众多，采购成本的控制尤为重要。同时，选择易于维护和运行成本低的设备，可以降低长期运营成本。

兼容性：系统中的各类设备需要相互协作，实现数据的顺畅传输和处理。因此，设备之间的兼容性至关重要。在选型时，要确保传感器、传输设备、数据处理设备等能够无缝对接，遵循统一的通信协议和数据格式。同时，考虑设备的可扩展性，以便在未来根据监测需求的变化进行系统升级和功能扩展。

数据传输能力：根据监测点的分布情况和数据传输需求，选择具备合适传输方式和传输速率的设备。对于距离监测中心较近、数据传输量不大的监测点，可以采用 RS485 有线传输方式，其具有成本低、传输稳定的特点；对于偏远地区或对数据实时性要求较高的监测点，4G 无线传输方式更为合适，能够实现数据的快速传输和远程监控。同时，要考虑传输设备的抗干扰能力和信号覆盖范围，确保数据传输的可靠性。例如，在山区或信号较弱的地区，需要选择信号强、抗干扰能力强的传输设备，以保证数据的稳定传输。

（二）安装步骤与注意事项

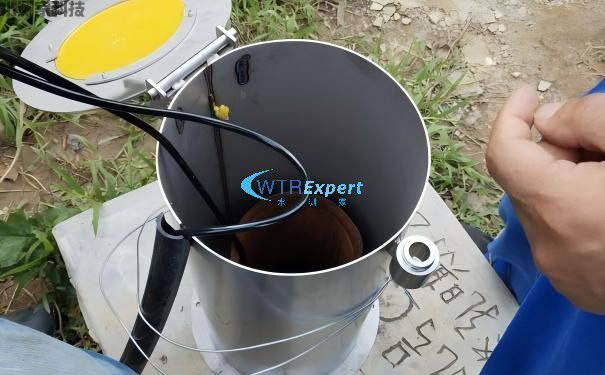

传感器安装位置：传感器的安装位置直接影响监测数据的准确性。应选择在地下水位变化明显、具有代表性的区域，如靠近主要含水层、地下水径流通道等位置。避免安装在靠近污染源、建筑物基础、地下管线等可能影响水位变化或干扰监测数据的地方。在安装前，需要对监测井进行清洗和检查，确保井壁光滑、无杂物，传感器能够顺利下放至预定深度。例如，在选择监测井时，要考虑其周边的地质条件和水文环境，避免选择在断层、溶洞等地质构造复杂的区域，以免影响水位监测的准确性。

传输设备布线：传输设备的布线要确保安全、稳定、隐蔽。对于有线传输，如 RS485 总线，要选择质量可靠的电缆，避免与高压电线、通信电缆等并行铺设，减少电磁干扰。电缆的铺设路径要尽量避开易受机械损伤、潮湿、高温等环境因素影响的区域，如地下停车场、热力管道附近等。在穿越道路、建筑物等障碍物时，要采取有效的保护措施，如使用钢管、线槽等进行防护。对于无线传输设备，要确保天线安装在信号良好的位置，避免遮挡和干扰。例如，在安装 4G 天线时，要选择在高处、空旷的地方，以保证信号的强度和稳定性。

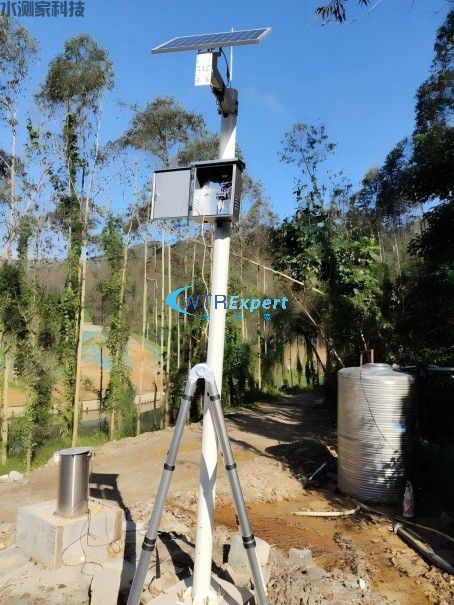

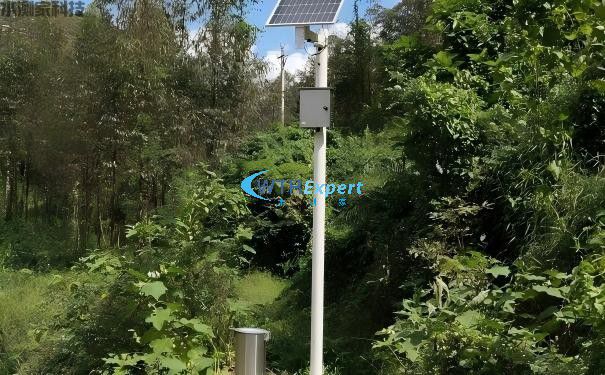

设备固定与防护：为防止设备在地下环境中受到外力破坏或位移，传感器和传输设备都需要进行牢固固定。可以使用专用的固定支架或安装套件，将设备固定在监测井壁或其他稳定的结构上。同时，要做好设备的防护工作，采用防水、防尘、防腐的外壳或防护措施，确保设备在恶劣环境下正常运行。例如，对于安装在露天监测井的设备，要使用防水、防晒的外壳，并定期检查设备的防护情况，及时进行维护和更换。

安装过程中的校准与测试：在设备安装完成后，要进行严格的校准和测试工作。校准是确保传感器测量数据准确的关键步骤，需要使用标准的校准设备和方法，对传感器进行零点校准、量程校准等操作。测试包括设备的通电测试、数据传输测试、功能测试等，检查设备是否正常工作，数据是否能够准确传输到中心处理单元。

人员安全：在安装过程中，操作人员要严格遵守安全操作规程，佩戴必要的安全防护用品，如安全帽、安全鞋、手套等。在使用工具时，要注意操作规范，避免发生意外。
