水库灌区流量监测革新：一体式雷达明渠流量计智慧赋能

一、项目背景

在全球气候变化加剧与农业现代化进程加速的双重背景下，灌区流量监测作为水资源精细化管理的核心环节，正面临前所未有的技术变革。水资源是人类赖以生存和发展的基础性自然资源，而灌区作为农业用水的关键区域，其流量的精准监测对于合理调配水资源、提高灌溉效率、保障粮食安全具有举足轻重的意义。

传统灌区流量监测主要依赖浮标法、流速仪法、超声波流量计等接触式设备 。这些技术在实际应用中暴露出诸多问题：其一，环境适应性差。灌区的水流中往往含有大量泥沙，长期运行会使机械部件遭受严重磨损，并且水中的微生物易附着在设备上，化学物质也会对设备造成腐蚀，这些因素都将导致测量精度逐渐降低。其二，维护成本高昂。为保证测量准确性，需定期对设备进行人工校准，一旦设备出现故障，还需及时更换，尤其是在偏远地区，单次维护成本可能高达数万元。其三，数据实时性不足。在洪水预警、动态配水等对时间响应要求极高的场景中，传统设备无法实现毫秒级的数据更新，难以满足实际需求。

根据水利部数据显示，我国现有大中型灌区中，超过60%仍在使用20年前的监测设备，每年因测量误差导致的水资源浪费超过30亿立方米。在农业用水需求不断增长，且对用水效率要求日益提高的当下，这种技术滞后的状况与实际需求之间的矛盾愈发突出，迫切需要寻找一种全新的、更先进的解决方案，以实现灌区流量监测的智能化与精准化，提高水资源利用效率，促进农业可持续发展。

二、现状问题剖析

（一）环境适应性困境

传统接触式流量监测设备在灌区复杂的水流环境中面临严峻考验。灌区水流含沙量较高，流速仪等设备的叶轮、桨叶等机械部件长期受高速水流裹挟的泥沙冲刷，磨损严重 。有研究表明，在泥沙含量为 50kg/m³ 的水流中，传统流速仪的叶轮平均每 3 个月就需要更换一次，这不仅增加了设备维护成本，还会导致测量精度在磨损过程中逐渐降低。

同时，水中的藻类、微生物等易在设备表面附着生长，形成生物膜。这些生物膜不仅会影响设备对水流信号的感应，还可能造成设备局部腐蚀。如超声波流量计的换能器表面一旦附着生物膜，声波的发射和接收就会受到干扰，测量误差可高达 10% - 15%。此外，水中的酸碱等化学物质也会与设备金属部件发生化学反应，加速设备的腐蚀进程，缩短设备使用寿命。

（二）高昂维护成本负担

在偏远的灌区，传统流量监测设备的维护成本较高。为保证测量准确性，需定期对设备进行校准，一般每 6 - 12 个月就需校准一次，每次校准费用在 2000 - 5000 元不等，且需专业技术人员携带校准设备前往现场操作。若设备出现故障，如传感器损坏、电路故障等，更换零部件加上人工费用，单次维修成本很高。

（三）数据实时性短板

在洪水预警场景中，当上游出现强降雨，洪水形成并迅速向下游推进时，传统设备由于数据采集和传输周期较长，无法及时捕捉到流量的急剧变化。一般传统设备的数据更新周期在 5 - 15 分钟，而洪水演进速度极快，可能在几分钟内流量就会翻倍，这就导致在洪水到达前，预警信息发布延迟，无法为下游地区争取足够的防范时间 。

三、解决思路探索

（一）技术革新方向

基于微波雷达技术的非接触式流量监测系统，正成为灌区流量监测技术革新的核心方向。其工作原理融合了多普勒效应与频率调制连续波（FMCW）技术 。在流速测量上，设备向水面发射毫米波雷达信号，通常选用 24GHz 或 60GHz 频段，当电磁波接触运动中的水体时，会因多普勒效应产生频率偏移。通过解析反射信号的频移量，结合雷达波长，可精确计算出表面流速，系统还通过内置倾角传感器自动校正角度误差，确保测量精度 。

在水位测量方面，采用 FMCW 技术，通过测量发射信号与回波信号的时间差，结合光速，实现毫米级水位测量。该技术可穿透水面波动与漂浮物干扰，在 0.15 米极浅水位下仍能稳定工作。最后，利用流速面积法进行流量计算，系统内置多种断面模型，如矩形、梯形、U 型等，结合实测水位与流速数据，自动计算过流面积，最终输出瞬时流量 。

这种非接触式测量技术，从根本上解决了传统接触式设备面临的泥沙磨损、生物附着和化学腐蚀问题，具有卓越的环境适应性。其 IP68 防护等级外壳，可在 - 40℃至 + 85℃温度范围内持续工作，智能算法赋能使其具备强大的抗干扰能力，内置自适应滤波算法，可自动识别水面泡沫、漂浮物等干扰，通过多波束融合技术提升数据可靠性 。

（二）系统架构搭建

构建 “感知 - 传输 - 应用” 分层架构，是实现灌区流量智能化监测与管理的关键。感知层由武汉水测家科技的一体式雷达明渠流量计设备，负责实时采集灌区的水位、流速、流量等关键数据 。这些设备基于先进的微波雷达技术，能够在复杂的水流环境中稳定工作，实现高精度的数据采集。

传输层利用 4G/5G、LoRa 等无线通信技术，将感知层采集到的数据实时传输至数据中心 。无线通信技术的应用，打破了地理距离的限制，确保数据能够快速、准确地传输，满足了灌区对数据实时性的高要求。同时，为保障数据传输的安全性和稳定性，采用了加密传输和数据校验等技术手段。

应用层则通过数据分析与处理平台，对收集到的数据进行深度挖掘和分析 。利用大数据分析、人工智能等技术，实现灌区水资源的精细化管理，如动态配水方案制定、洪水预警与调度决策支持等。通过可视化界面，为管理人员提供直观、易懂的数据展示，使其能够及时掌握灌区的水流状况，做出科学合理的决策。

四、硬件感知体系构建

（一）雷达流量计原理

雷达流量计的工作原理基于多普勒效应与频率调制连续波（FMCW）技术 。在流速测量方面，其发射特定频率的毫米波雷达信号，当这些电磁波接触到水流中运动的泥沙、气泡等介质时，反射回波会因多普勒效应产生频率偏移 。通过解析这一频移量，结合雷达波长与波束夹角，就能精确计算出表面流速。以武汉水测家科技的雷达流量计为例，其内置倾角传感器可自动校正角度误差，确保流速测量精度控制在 ±0.01m/s 以内 。

在水位测量上，采用 FMCW 技术。设备发射线性调频连续波，通过测量发射信号与回波信号的时间差，并结合光速，实现高精度水位测量 。该技术能有效穿透水面波动与漂浮物干扰，即使在 0.15 米极浅水位下，也能稳定工作，水位测量精度可达 ±3mm，最高甚至能达到 ±2mm 。

流量计算则利用流速面积法。系统内置矩形、梯形、U 型等多种断面模型，结合实测水位生成过流面积，最终依据 Q = V・S 公式（Q 为流量，V 为流速，S 为过流面积）输出瞬时流量 。整个数据响应过程迅速，仅需 0.5 秒，就能完成从信号发射到流量计算的全过程 。

（二）数据采集终端功能

数据采集终端（RTU）在整个监测系统中扮演着关键的数据中转角色。它通过 RS485 等通信接口，与雷达流量计稳定连接，实时接收雷达流量计采集到的水位、流速、流量等数据 。RTU 具备强大的数据转换能力，能够将接收到的模拟信号快速转换为数字信号，以便后续的数据处理与存储 。

在数据存储方面，RTU 内置大容量存储模块，可对采集到的数据进行本地存储，确保数据的连续性和完整性 。即使在通信中断等异常情况下，数据也不会丢失，待通信恢复后，可自动将存储的数据上传至数据中心 。

此外，RTU 支持高频动态采集功能，用户可根据实际需求，灵活设置采集频率，最高可实现每秒多次的数据采集 。这种高频采集能力，能够精准捕捉灌区水流的瞬时变化，为后续的数据分析提供更丰富、更细致的数据支持，有助于提高灌区水资源管理的精细化程度 。

（三）环境测量传感器补充

为进一步提高流量监测数据的准确性和可靠性，系统还接入了风速、风向、雨量等环境传感器 。风速和风向传感器能够实时监测灌区周边的风力情况，因为风力会对水面流速产生一定影响，尤其是在开阔水面，风力作用可能导致水流速度和流向发生变化 。通过获取准确的风速和风向数据，系统可对雷达流量计测量的流速数据进行修正，从而提高流量计算的精度 。

五、产品选型（武汉水测家科技产品）

（一）SCJ - LL21 雷达流量计

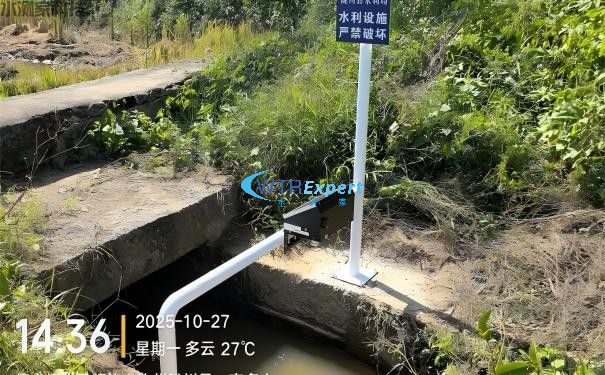

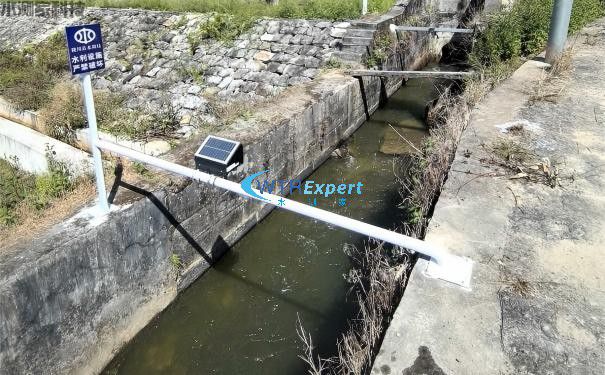

SCJ - LL21 雷达流量计采用一体化设计，将雷达测速与雷达测量水位功能高度集成 。这种设计使得设备结构紧凑，体积小巧，重量轻便，在安装时仅需简单操作，就能将其固定在渠道上方，对准水面即可完成测量，大大降低了安装难度与成本 。其非接触式测量方式，是利用电磁波的多普勒效应测量水体流速，通过调频连续波（FMCW）技术测量水位 。在面对灌区水流中常见的泥沙、漂浮物等杂质时，不会受到影响，也无需担心设备阻挡水流，可在野外长期稳定工作，且几乎无需维护 。

在流速测量上，其精度可达 1%（1m 以内精度 ±1cm/s），流速分辨率为 1mm/s，流速范围为 0 - 65m/s（可设置范围 0 - 18m/s、0 - 36m/s） 。水位测量方面，水深范围有 0 - 50m 或 0 - 12m 可选，精度达到 ±3mm，分辨率为 1mm 。测流雷达频率为 24GHz，雷达水位计防护等级达到 IP68，不仅能在潮湿环境下稳定运行，即便被水淹没也不会损坏 。无论是在干旱少雨的北方灌区，还是降水丰富、气候湿润的南方灌区，都能适应不同的环境条件，确保流量监测的准确性与稳定性 。

（二）SCJ - RTU01 遥测终端机

SCJ - RTU01 遥测终端机具备强大的数据处理能力，能够实时对接多种监测设备，如水位计、流量计、水质传感器、气象传感器等 。在灌区流量监测中，它通过 2 路 RS485 接口与雷达流量计稳定连接，快速接收其采集的水位、流速、流量等数据，并进行高效处理 。该终端机支持多种传输方式，包括 GPRS、有线以太网数据传输，还可外置 LoRa、WIFI、北斗等 。

在传输间隔和采集间隔设置上，具有极高的灵活性，默认均为五分钟，用户可根据实际需求自行调整 。在数据异常处理方面，具备数据异常过滤、跳变检测、数据平滑、故障保持等功能 。例如在水面水位测量时，面对因波浪、漂浮物等造成的数据起伏甚至异常，它能将数据处理为平稳的曲线，为灌区水资源管理提供可靠稳定的数据，以供分析决策 。

（三）太阳能供电系统搭配

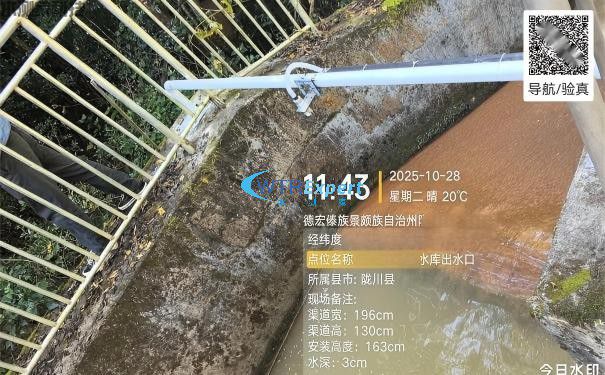

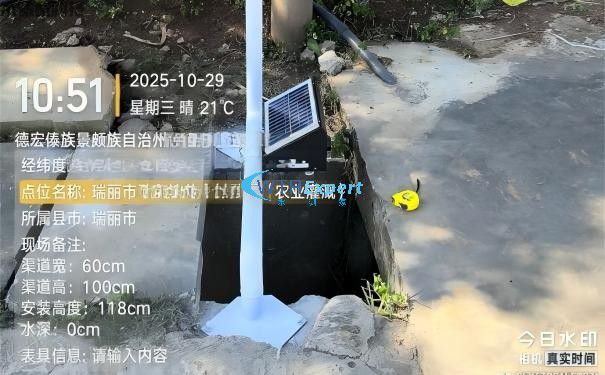

考虑到灌区多处于野外偏远地区，供电不便，搭配太阳能供电系统成为保障设备长期稳定运行的关键 。

太阳能供电系统由太阳能板、蓄电池、控制器等组成 。太阳能板负责将太阳能转化为电能，在阳光充足时，将多余的电能存储到蓄电池中；控制器则用于调节和保护电路，防止蓄电池过充或过放 。这种搭配使得设备在野外无市电供应的情况下，也能依靠太阳能实现长期稳定运行 。即便在连续阴雨天气，蓄电池存储的电能也能保证设备正常工作数天，确保灌区流量监测数据的连续性和完整性 。

六、场景应用展示

（一）水资源精细化管理

在灌区水资源管理中，依据实时流量数据动态调整闸门开度，是实现 “按需配水” 的关键举措。以某大型灌区为例，通过部署武汉水测家科技的雷达流量计与遥测终端机，构建起完善的流量监测体系 。在作物生长的不同阶段，系统根据作物需水模型，结合实时流量数据，精准控制闸门开度 。

（二）防洪减灾能力升级

毫秒级数据更新是提升灌区防洪减灾能力的核心优势。在洪水来临前，系统通过雨量传感器实时监测降雨量，当降雨量达到一定阈值时，结合雷达流量计监测的水位和流量数据，提前 2 - 3 小时发出洪水预警 。以 2024 年某灌区遭遇的一次强降雨为例，系统在降雨初期就捕捉到降雨量快速增加的趋势，同时雷达流量计监测到水位和流量迅速攀升 。

（三）运维模式变革

远程运维平台在灌区设备运维中发挥着至关重要的作用。通过该平台，管理人员可实时监控雷达流量计、遥测终端机等设备的运行状态 。平台以可视化界面展示设备的各项参数，如电量、信号强度、数据传输情况等 。当设备出现异常时，平台会及时发出预警信息，故障预警准确率达 95% 以上 。
