水测家水下安装多普勒超声波流量计
实践应用解读
一、安装条件与位置选择
1.顺直段要求
需选择水流平稳、无涡流或紊流的顺直段安装。不同标准对顺直段长度的要求存在差异：
渠道水力半径的5-10倍或前10倍渠宽、后5倍渠宽；
部分要求更严格，如15-20倍水力半径；
安装位置应避开拐弯、交汇、闸门或凸台附近，且传感器正对水流方向；
实践应用中可能达不到前十后五，前后顺直段也可以前五后三。
2.底部安装与淤泥处理

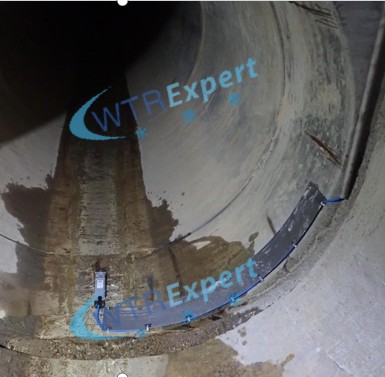

传感器通常安装在管道或渠道底部中心处；
若存在淤泥或沉积物，需抬高传感器至沉积物层以上，并计算物理偏移量；
安装固定需要牢固，可拆卸便于维护，线缆套管不晃动保护周全。
3.水位要求
最低水位需满足设备要求：部分设备需≥10cm，而某些型号可测≥4cm。安装时需保证传感器换能器至少一半以上浸没。
二、安装方式
1.埋地法：适用于无沉积物的河道，传感器固定在底部中心。
2.抬高法：通过水泥台或支架抬高传感器，避免淤泥、垃圾覆盖或水流冲击。
3.其他方式：包括侧壁安装、垂直安装等，需根据场景选择。
三、校准与维护
1.校准：使用前需校准参数（如渠道管道断面尺寸、水位补偿、淤积深度），确保测量精度。
2.维护：
定期检查传感器是否被覆盖；
清理管道出口悬挂杂物；
通过蓝牙或平台监控设备状态；
四、技术参数差异
不同场景下设备参数要求可能冲突：
流速误差：海绵城市标准要求≤2.5%，灌区改造要求≤1%，农业水价改革方案为±1%±1cm/s。
水位精度：部分要求±1cm。
需根据具体标准或场景选择设备。
某海绵城市设计指南配图
五、项目中常见问题与解决
1.低水位或静水：
水深＜10cm可能无法测量，需选择支持低水位的型号。武汉水测家科技研发设计的多普勒超声波流量计体积小巧，现场安装水位4㎝即可测量。在低水位的场景中也可以很好的测量水体的水位、流速、流量指标。
2.含杂质水体：
需满足悬浮物浓度≥60mg/L，否则可能影响超声波反射，在一些山泉或者特别清澈的无杂质的水体中信号会变弱。在实践项目中，灌区信息化、农业水价改革、雨污管网流量监测等场景中，武汉水测家科技的多普勒超声波流量计信号反馈正常，公司开发的配套软件支持波形展示，用于分析信号反馈，方便实用。
3.带压管道：
多普勒流量计不太适用于密闭带压管道，需选择其他类型流量计。一般使用在地下雨污管网、灌溉渠道、河道沟渠中居多。
4.数据波动：
紊流环境会导致流速跳动，需优化安装位置。在安装前期进行点位踏勘，安装过程中支架固定牢固不晃动，安装完成后观察对比数据，采用数据滤波算法减少异常数据波动，必要的情况使用转子流速仪或者ADCP校核比测数据。
六、常见场景应用

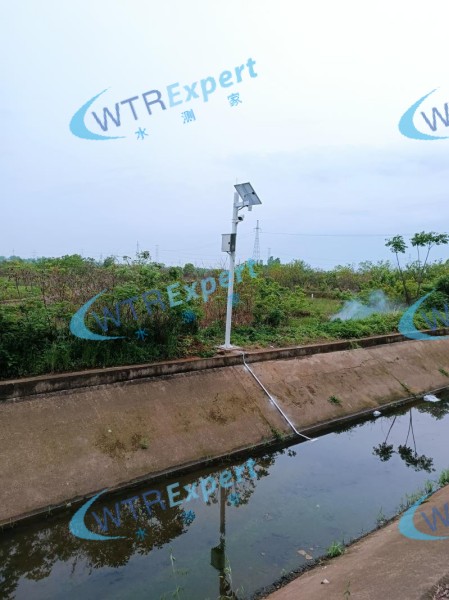

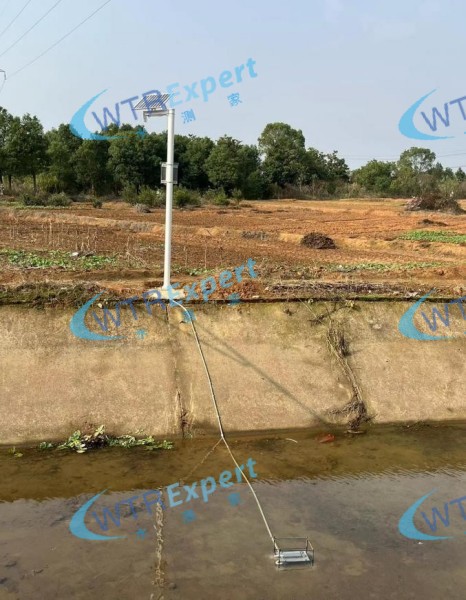

灌区渠道流量监测：需使用L型金属支架安装固定在护坡，传感器接触到水体，一般配套遥测终端机和立杆太阳能供电系统构成一整套。
智慧城市排水：需配合远程终端，自带锂电池和采集传输，实现实时在线监控。
多普勒超声波流量计安装需综合考虑水流条件、沉积物、水位及场景标准，合理选择安装方式与设备参数，并定期维护校准。不同标准的技术差异需特别注意，以确保测量精度与可靠性。
