在灌区明渠在线测流站中多普勒超声波流量计的运用
方案构成

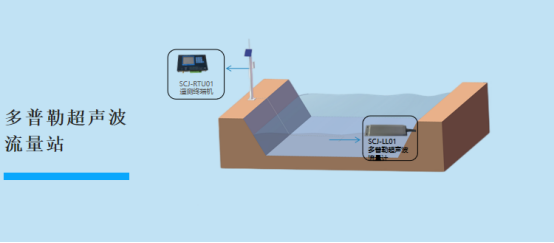

灌区明渠在线测流站由多普勒超声波流量计、遥测终端机（无线通讯采集传输模块）、太阳能供电/市电供电组成。SCJ-LL01 多普勒超声波流量计是一款利用超声波的多普勒效应测量水体流速流量的设备,内部集成信号处理器,专有的流速计算算法,可以快速准确的计算出水体流速，遥测终端机提供数据采集和传输功能，传感器采集的数据信息通过4G技术传输至云平台进行处理，再将结果由云平台通过4G技术传输至显示终端。整个系统根据客户需求选择太阳能供电/市电供电。
安装说明
根据明渠宽度及底部形状不同，对设备数量进行优化配置，根据现场实际情况选择L型支架/底部固定安装。选点及配置建议：
①安装于水面平缓稳定、没有回流和旋涡、处于测量范围内的水面无障碍物等环境下。
②避免在排水口、垂直跌水、挡流板、河道弯曲等环境。
③如若底部有淤泥,需用支架固定到淤泥以上, 防止设备在淤泥内部导致无法准确测量。
④如若水中漂浮物较多,可以在设备上游一段距离(>5m)处增加栅栏阻挡漂浮物;
实现功能
①实时监测灌区用水量，对灌区水资源进行合理调度、优化配置。保障水务可持续发展。
②如今水资源日益紧张，实现取、供、用、排整个水生命周期的实时在线监控。
③实现水位、水量的异常预警、实时报警、及时提醒用户。
④实现设施设备的无人值守，节约人员成本。
⑤异常数值实时报警，提高应急响应能力，避免重大损失。
⑥实现微信机器人全天24小时监控掉线，一有掉线，立即发消息通知
方案优势
内部集成压力水位计,无需外部水位计,实现水位,流速,水温一体监测；
n 标准的 RS485 接口,通讯距离远；
n 流速范围可配置,达到采样精度与速度的最佳匹配；
n 配套的配置程序,让调试配置更简单；
n 流速测量精度高,而且无漂移,无需校准；
n IP68 防水等级,保证水下工作的可靠性；
n 体积小巧,安装简便,对水体阻碍更小；
n 可配套本公司遥测终端机,实现数据远传,同时提供免费平台查看数据;

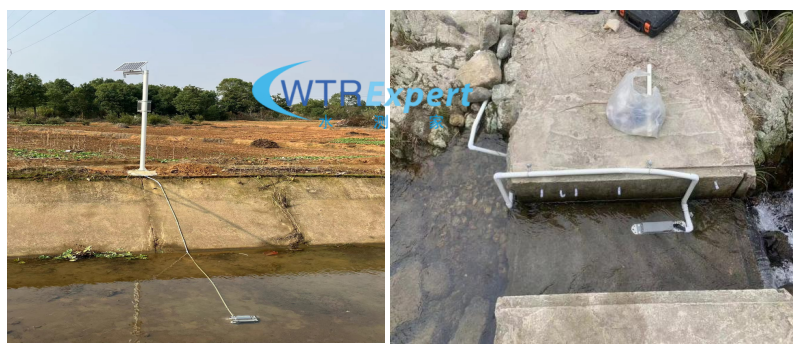

现场案例
