一 概述

移动在线雷达波缆道测流系统是非接触式传感器(雷达水位计+雷达流速仪)系统。由利用两根间距为300mm、直径≥mm的304不锈钢钢丝绳做导轨道、雷达测速传感器、自动行车、测流控制器、太阳能供电系统和水位计构成；外扩可加风速风向传感器、温度传感器和雨量等。悬挂于缆道上的自动行车，携带雷达波测速传感器，每天定时沿缆道行走并停到指定的测流垂线上，逐一测量所有垂线后自动返回停泊点，进行自动充电。所测流速通过电台的方式发送到遥测终端机，并和遥测终端机采集的水位一起计算，从而得出流量。所有数据经GPRS模块发送到指定的中心站。整个过程遵循无人值守、简单可靠、方便维护、功能完善 无需人工操作，方便快捷，省时省力。

二 应用环境

适用于监测的河流分布广、地域宽、站点多，特别是山溪性河流汇流速度快（流速越快测量精度越准）。

三 系统工作原理

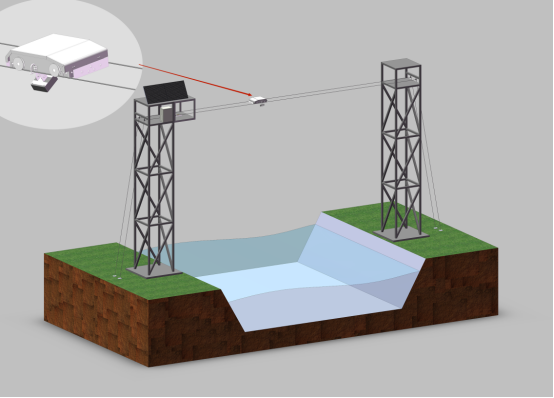

移动式雷达波在线测流系统利用两根间距为300mm、直径≥mm的304不锈钢钢丝绳做导轨，将雷达波测速探头、双自流电机、雷达测速控制器、锂电池、无线电台等设备安装在雷达运行车内，雷达运行车通过驱动轮和转向轮悬挂在导轨绳上。当雷达测速控制器通过无线电台接收到运行指令，控制雷达运行车内的电机控制指令将雷达运行车运行到测流断面指定位置，然后将到位信息通过无线电台发送给系统控制器，系统控制器再通过电台给雷达测速控制器发送测流指令。雷达测流控制器接收到测流指令后，控制雷达测速探头开始测速测验，并及时将雷达测速探头实测流速数据通过无线电台发送给系统控制器，系统控制器同时采集水位数据，再将水位、流速等数据发送给流量计算终端，实时计算断面流量，从而实现断面无人值守自动测验。当完成测流后，将雷达运行车开回室内，自动对准充电控制箱进行充电。

四  系统设备组成

由雷达表面流速仪、雷达运行车、系统控制器、雷达测速控制器、流量计算终端、在线充电箱、蓄电池、无线电台、RTU遥测终端机、水位计和中心站软件等组成。

伍 运行细节图

六   现场案例

七 数据云平台

通过云数据展示平台：主要用于显示各个站点的水位、流速、流量等信息。其功能为：站点的管理，全部站点实时数据的查看，单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。该平台可以免费使用，如需自建平台可以对数据进行解析。遥测终端机支持的协议是SL651-2014 水文通讯规约。
