—— 产品简介 ——

阵列式雷达在线测流系统，是针对宽断面河道场景开发的实时在线测流系统，适用于宽度达数十至百米的天然河流，或因水闸、弯道等造成断面流速不均匀情况的中小河流及渠道。阵列式雷达在线测流系统，引入多个流速传感器，同时获取多条测速垂线的流速数据，进而实现水位，流速，流量等信息的准确监测。

—— 技术特点 ——

测值准确稳定

宽断面、多垂线在线测流方案，符合水文测流规范，测流精度与稳定性均有保障

环境干扰补偿

接入现场风速、风向、雨量数据，可有效补偿环境干扰，提高数据可靠性

7*24在线监测

全天候在线，无需人员值守，可通过远程PC/ 手机设参、调试、升级、监控等

非接触免维护

以成熟雷达测流传感器为基础，可灵活选择桥梁、龙门架或缆道方式安装，施工运维成本低

报警健康功能

水位越限报警、供电不足报警

汛期测流安全可靠

汛期洪峰流速大且有漂浮物，接触式方案均不适合，非接触且无人化测流方案最安全最可靠

—— 系统构成 ——

阵列式雷达在线测流系统包括：现场感知层、网络传输层、信息管理层

 系统框架图

现 场 感 知 层 有 1 台 SCJ-LD21流量计 阵 列 主 机1 台、N 台 SCJ-LS21雷达流速仪 阵列分机（断面工况决定 N 值），以及环境测量传感器、太阳能供电系统构成；基于各分机与主机的通讯方式，又可分为有线 / 无线阵列系统。

系统组成图

网络传输层多采用 4G/NB-IoT 等混合组网方式信息管理层实现数据储存查询、数据可视化、风险预警、统计分析、远程控制等功能。

—— 技术参数 ——

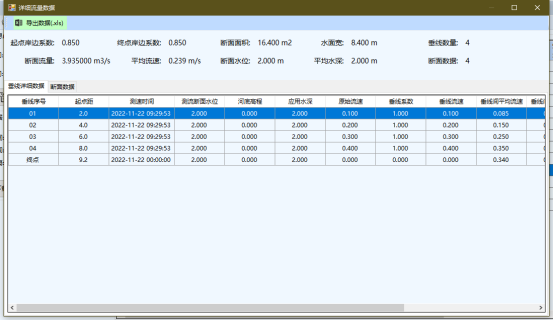

——数据配置 ——
