城市内涝积水、雨污管网监测预警方案
一、监测背景
暴雨台风来袭，各地内涝不断，城市雨污管网不堪重负，实时监测提前预警尤为重要！！水测家内涝及管网监测设备，实时监测城市“静脉”状况，及时发现险情，结合城市内涝一体化运作，能最大程度上减少暴雨造成的人员财产损失。实时监测提前预警也给有关部门提供相应依据，做好提前预警措施。
二、需求分析

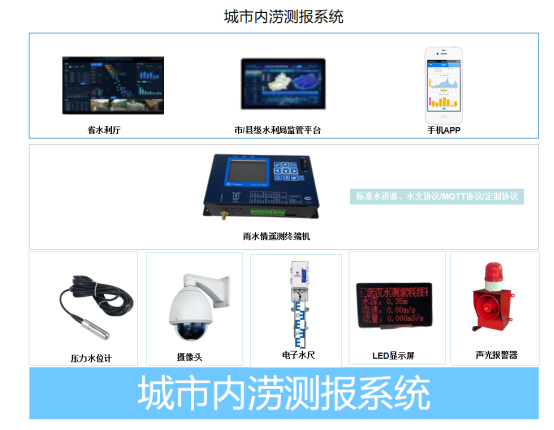

城市内涝测报系统组成部分
在城市中周边，低洼路段设置水位计/电子水尺、LED显示屏，根据需求设置声光报警器（远离居民小区）能够简单明了的提醒路人注意水位安全，并能将数据传回智慧城市平台，为城市防汛提供数据支撑。
城市“静脉守护-城市雨污管网组成部分

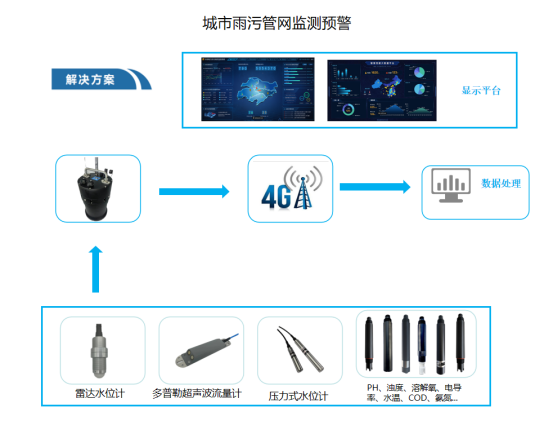

城市污水管网监测系统的总体架构由服务层、传输层、感知层、数据层、应用层以及标准规范和运行保障体系组成。
1、感知层：即采集前端传感器：水位、流量、水质、井盖状态监测装置、数据采集终端等设备。可以实时监测井下管网环境信息，为管理人员提供数据支持。
2、网络层：根据设备现场的实际环境和选型要求，网络层主要采用物联网、4G、5g等通信网络。在无信号的地下窨井可采用Lora。
3、平台层：前端传感器采集数据通过遥测终端机传输到平台处理分析，管理人员可以通过水测家云平台查看实时数据，
4、应用层：监管部门可以根据平台提供监测的实时数据做出相应措施

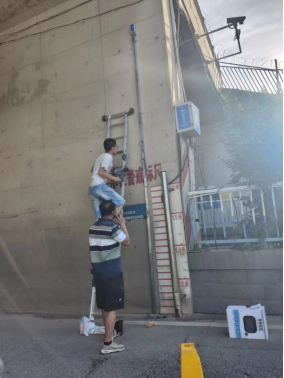

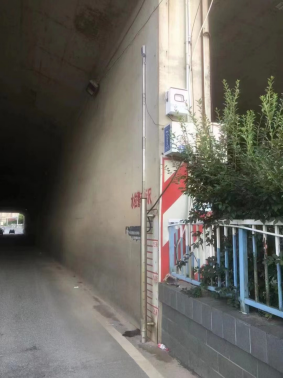

内涝现场案例：

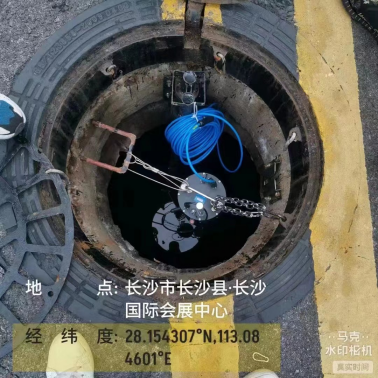

城市雨污管网现场案例：
水测家云平台：
1、个站点实时监测流量数据、累计数据

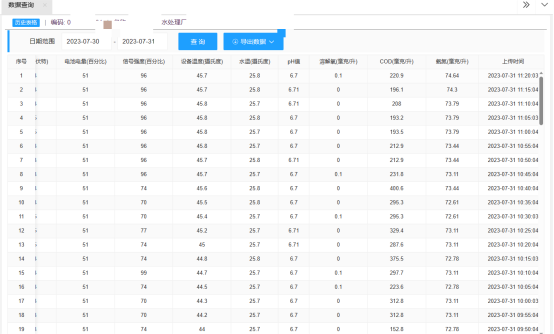

2、各站点历史数据预览、每日报表、历史图形

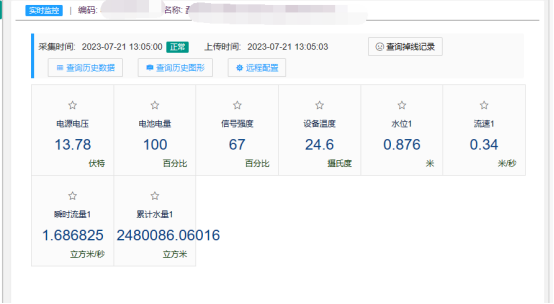

3、现场实时数据查看
4、预警记录
5、流量、水位异常，自动报警
6、支持扩展现场照片、视频监测
7、数据报表统计、曲线分析
8、设备/档案管理、维护
