灌区渠道在线流量监测-雷达流量计

一 概述

保山坝某灌区工程的开发任务为建设保山坝灌区，保障农业灌溉、城乡供水，为改善区域生态环境，巩固地区脱贫创造条件。 根据保山坝灌区建设的目标及任务，灌区信息化建设覆盖数据采集、传输、存储、应用决策、灌区水利信息服务等各个环节。

二 系统功能

1）渠道流量监测站采用雷达流量计——实现水资源合理取水，管理用水计量，促进农业发展。

◆ 实时在线监测灌区渠道水位、流量为监管平台提供数据，方便管理看哪个渠道需要水及时调配

◆ 渠道流量监测：可根据监管部门需求监测渠道的瞬时流量、以及累计流量 为水价计量收费提供相关依据。

◆ 渠道水位监测 : 实时监测渠道的水位变化情况，水位异常立即报警，机器助手第一时间反馈且做出相关调整，从而保证灌区灌溉输水正常。

◆ 支持远程拍照或视频实时监控（视通信方式）。

◆ 水位越限、传感器故障、监测终端电池电压低时，立即报警。

◆ 自动生成水位过程曲线、数据统计报表。

◆ 支持通过数据库等形式，对接其它综合监控应用平台。

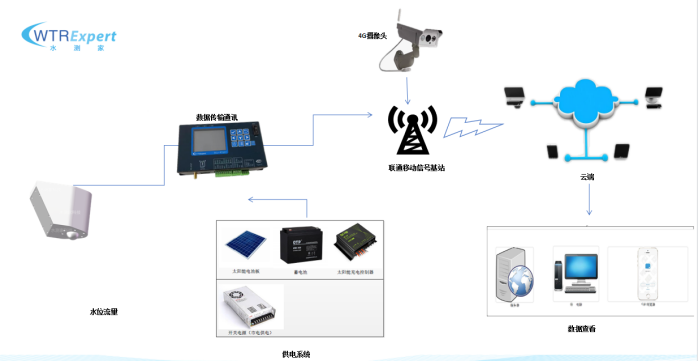

三 流量监测组成部分

雷达流量监测配套设施

1、雷达流量计（SCJ-LL21）

SCJ-LL21 雷达流量计是一款集成雷达测速，雷达测量水位的一体化测流产品，利用电磁波的多普勒效应测量水体流速，利用调频连续波技术测量水位；内部集成信号处理器,专有的流速计算算法,可以快速准确的计算出水体流速，水位,而且无需校准,无漂移。防护等级达到 IP68，可以在潮湿环境下稳定工作，同时在被水淹没的情况下也不会导致设备损坏；免维护的设计无需担心设备阻挡水流，杂物。为您省心。

2、遥测终端机

该遥测终端机主要功能是将各个测量点的水位、流量位信息进行汇总计算，通过4G无线网络发送到服务器可以通过污水监测云平台或者管理终端查看实时的水位、流量信息。

3、视频监控：提供实时场景河道水位（或流量）监测

4、市电供电系统和太阳能供电系统（结合实际情况二选一）

5、镀锌钢管：用于线缆走线

6、设备机箱：用于放置控制器、电池、充电器、信号防雷器等（太阳能供电情况）

7、立杆横杆：用于放太阳能板，设备机箱，以及固定雷达水位计

8、其他必要设备（电源，地笼，基础等）（太阳能供电情况下

9、水位预警监测云平台或者本地平台

主要设备技术参数

1）SCJ-LL21雷达流量计

供电范围 直流 12V/24V

流速范围 0-65m/s

流速精度 1%(1m 以内精度±1cm/s)

流速分辨率 1mm/s

水深范围 0-7m 或 0-60m

水深精度 ±3mm

水深分辨率 1mm

防水等级 IP68

电源保护 防反接保护,静电放电保护

极限工作温度 -35℃~80℃

通讯接口 RS485 接口(波特率 9600,8,N,1) ,有效传输距离 1000m

通讯协议 标准 Modbus-RTU 协议,功能码

补偿方式 角度补偿

雷达频率 24GHz

天线波束角 25°/ 12°

雷达水位计雷达频率 76-81GHz

雷达水位计天线波束角 6°

2）  SCJ-RTU01遥测终端机

内部集成４G DTU，无需外部 DTU 即可通讯；

自带 2.8 寸 TFT 显示屏，以及操作按钮，便于现场调试；

默认支持 512MB TF 卡存储（１分钟一条数据可以存储３年）；

支持 TYPE-C USB 接口，方便与计算机连接；

支持多路 485 以及 RS232 接口；

支持２路 4-20ｍＡ输出与２路 4-20ｍＡ模拟量采集接口；

支持２路脉冲/开关信号采集；

支持本地/远程配置升级，历史数据补发功能；极低的待机功耗；

支持 4 个中心站同时发送数据(同一时刻,4 个中心站同时发送);

支持 4 个中心站选择不通的通讯协议与 4 个中心站通讯;

支持快速定制通讯协议以及传感器采集协议;

3）雷达流量计设备清单（单站）

                                         太阳能供电系统

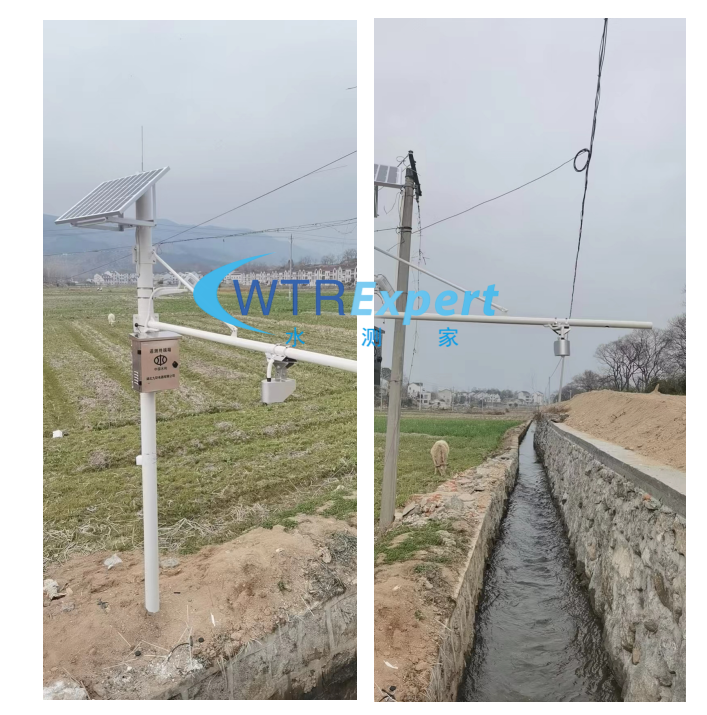

雷达流量计现场案例：
