产品介绍
SCJ-LL21是一款适用场景广泛的非接触一体化雷达流量计，可用于河道、灌区、水库闸口、地下排水管网、防汛等场合进行非接触式流量测量，具备功耗低、稳定性强、抗干扰、维护方便、轻松实现数据上传等优点。
主要特点
1.非接触式测量，不受风、温度、雾霾、泥沙、漂浮物等影响。
2.梯形、圆形、U型等多种断面都可以测量。结合断面参数算流量。断面参数设置方式简单方便。
3.可同时输出水位、流速、流量的测量数据。
4.可拓展阵列式多点测流，配套一套流量计，多个流速仪，通过流量内部算法拟合，实现对宽河流断面的流量测量。
5.具备防雨模式。
6.远程配置，调试，升级，大大降低维护成本。
7.提供上位机软件，可根据实际需求进行配置，以适应不同的使用条件。
产品参数
流速：
雷达频率:24GHz
测量原理:平面微带阵列天线 CW+FMCW
最大测程: 40m 工作模式: 手动、自动、遥测
测速范围: 0.1~40m/s
环境温度输出: 温度分辨率0.1℃；测温精度±1℃
测速精度: ±0.01m/s；±1%FS
测量方向：自动识别水流方向，内置垂直角度校正
自动垂直角补偿：精度±1
天线角度: 12°
工作电压: 9-24V
水位：
雷达频率: 24GHz 77GHz~81GHz
测量范围: 60米
工作电流: ≤90mA ，12V供电
测量精度 : ±3mm
待机功耗: ≤1mA，12V供电
天线角度 : 11°
数据传输: RS485Modbus
防护等级: IP68
功耗：＜40mA
无线传输 : 4G
工作温度: -30℃-65℃
发射功率 : ≤24dBm
外壳材质: 铝合金外壳 5米延长线 1根（已装配好，不可拆卸，可延长）
运用场景
江河、湖泊、水库闸口、生态流量下泄流量、灌区渠道、水库进出水口流量、入河排口流量监测等。

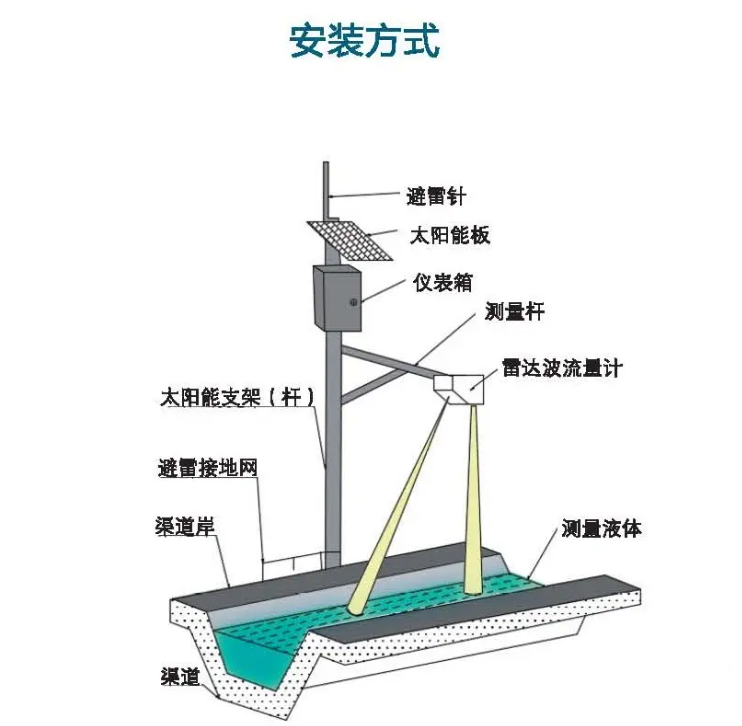

安装方式
安装案例
