产品介绍
SCJ-LL01是一款适用于明渠、满管、非满管、自然河流的接触式测流设备，该设备具有、安装操作方便、高精度、低功耗、免维护等优点。
工作原理
多普勒超声流量计的工作原理。 发射换能器 t发射一定频率的超声波到流动液体内的气泡和固体颗粒上产生散射波，散射波被接收换能器r所接收，其频率变化与粒子（或气泡）的移动速度成正比（由于换能器具有一定的的指向性，所以接收的散射信号基本上是从管道中心附近发射来的）。 多普勒频移d和流速的关系如下式所示： 多普勒超声流量计，它由超声流量换能器和控制器组成。 双频多普勒流量计是新出现的产品，其控制器使换能器间断地短时间产生两个不同频率的连续波声信号。
主要特点
1． 测量精度高，数据稳定性强。
2． 水位、流量、流速、水温一体监测
3． 能测圆形、矩形、梯形、三角形截面的流量
4． 支持RS485 Modbus
5． IP68防护等级，支持长期水下工作
6． 硬件正反流速判断，支持正反测流
7． 可测量天然或人工的渠道、河道、管道
8． 外型尺寸小巧，水淹没探头即可测量，安装方便
9． 纯物理方式测量、免标定、免校准。
产品参数
测量原理：多普勒效应，速度面积法
1.流速测量量程：±0.01~6m/s（可扩大），流速测量精度：±1%±0.01m/s，分辨率1mm/s
2.水位测量范围：0~10m（可扩大）水位测量精度：±1cm，分辨率：1mm
3.流量测量范围：0.001~999999999m³/h，流量测量精度：±2-3%（根据断面形态有所不同），分辨率：0.001m³/h
4.温度测量范围：-20-65℃，温度测量精度：±0.5℃，分辨率：0.1℃
5.供电范围：6-24V
6.功耗：≤1W
7.数据刷新频率：1HZ
8.接口：RS485Modbus
9.线缆：4芯电缆+1芯导气管 ，外壳材质：ABS
10.防护等级：IP68
11.工作温度：-20—65℃（不结冰）
12.标配20米专用线缆1根
运用场景
主要用于城市排水管网，污水排放、自然河流、明渠、水库进出口、海绵城市、科学研究等

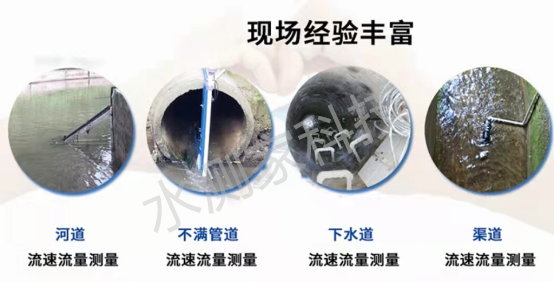

安装案例
