灌区续建配套及节水改造项目量测水系统，灌区信息化监测方案
一、灌区现代化建设
现代化灌区的基本概念：“节水高效、设施完善、管理科学、生态良好”。支撑现代农业、经济社会发展，保障国家粮食安全和农产品有效供给；建设节水型灌区，实现资源高效利用；改善生态环境，支撑乡村振兴；壮大自身实力，保障灌区良性发展。
灌区现代化建设是农业可持续发展的重要组成部分，人口增长与粮食需求、水资源短缺、气候变化等因素影响下，农业灌溉显得尤为重要。水资源是农业生产的基础，通过灌区持续现代化建设，引入节水灌溉技术、完善灌区基础设备、优化调度配水等，不断提高水资源的利用率，保障粮食安全。
武汉水测家科技作为一家长期从事水文水利行业的量测水计量设备和物联网终端的原始厂家，积极参数到现代化灌区基础建设中，在各个省的灌区续建配套和节水改造，以及农业水价综合改革等项目，提供优质的量测水仪器仪表，有多普勒超声波流量、雷达流量计和超声波时差法流量计，为节水计量、水资源在线监测做出科学技术支撑；助力灌区综合服务能力再上新台阶，为灌区农业现代化腾飞保驾护航。
二、建设目标
通过灌区续建配套和节水改造项目的建设，进一步完善监测站点设施设备，提高监测站点的可靠运行能力，实现监测信息实时共享，并结合工程实际，开展灌区标准化运行管理的相关信息化建设工作，全面提升灌区监测能力和节水水平。系统建设需实现以下目标：
（1）建设完善的多源智能立体感知网
采用多样化的监测手段，包括自动采集，直接监测，间接监测，常规监测与
应急监测。对水库灌区已有的感知监测体系进行迭代升级和完善，满足“智慧灌区”基础感知建设的需求。
（2）完善全面共享互联的监测与传输网络
建立全面共享互联的“大网络”工程，在已有网络资源基础上，依托“自建
网+公有网+无线网”实现现代灌区建设中的本源互联，解决数据共享服务的互联
互通和网络安全问题，实现点对点“云+端模式”的信息共享、远程管控。
（3）建设完善的自动控制系统
利用物联网技术，对灌区管理范围内的重要闸门实施自动化、集约化一体控
制改造，重要工程位置装设水位预警设施，基本实现灌区内的闸门调度“无人值
班少人值守”，逐步建立集约化管理平台实现集中控制。
三、量测水布点
精确计量是开展灌区节水的基础，为提高水情计量的准确度并为灌区管理提
供实时水量数据，拟在水库灌区进行用水量测。该系统用于实时监测灌区内的水位、流量、水量情况，为灌区的智慧灌溉、配水调度、防汛预警、运行管理及水资源智慧运行调度提供流量数据支撑。根据量水数据资料，可以为按水计量征税费和经济用水管理提供较可靠的依据，并分析计算各级渠道的输水能力和输水损失，统计计算各地段的用水量和各种作物的灌水定额，进而提供渠系水和田间水的利用率，为计划用水提供必要的数据，同时也为新建、扩建或改建灌区提供规划设计的基本资料。

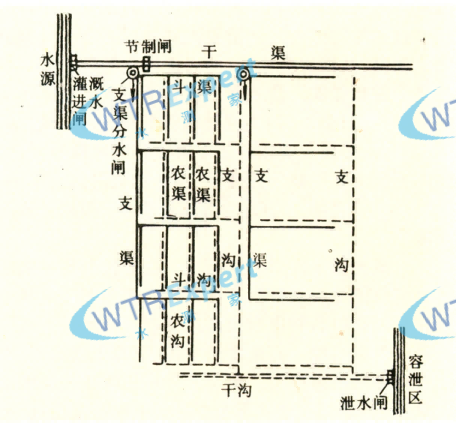

布点方案：
1）选择灌区干渠、支渠、灌溉渠的渠首建设水情测点，了解渠道的配水情况，为灌区的配水调度提供数据支持；
2）选择总干渠的尾端建设水情测点，了解渠系水利用系数；
3）选择灌区内取水口和分水口建设水情测点，全面精确计量。
四、渠道定制化量测水系统

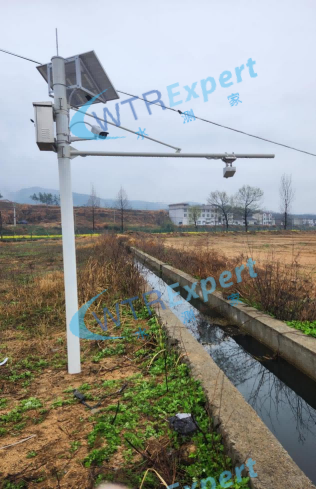

1、干支渠雷达流量计测流系统

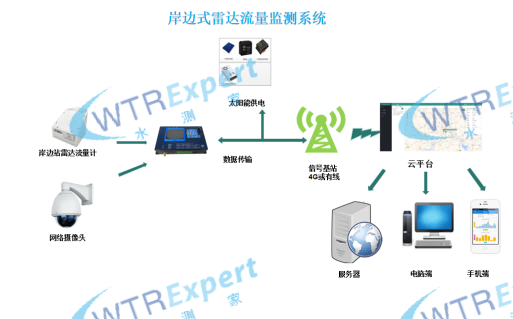

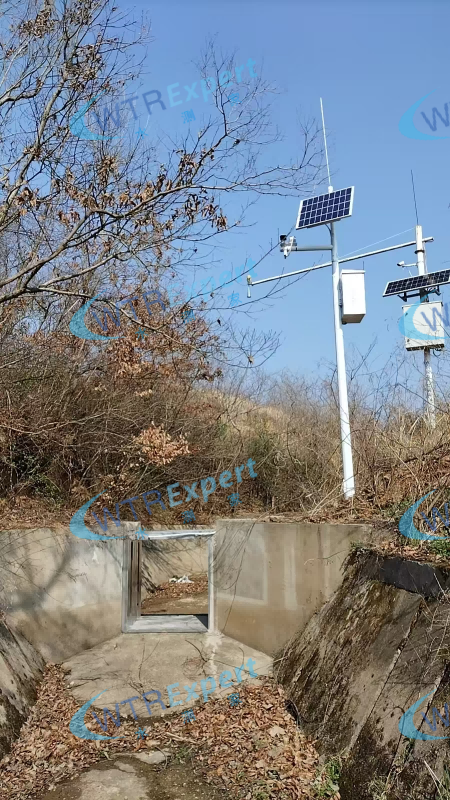

测流系统主要由雷达流量计、遥测终端、太阳能供电系统等组成，其中标准断面量水中，雷达流量计测量水位、流速和流量，监测站点均采用无线通信方式，水位流量信息通过遥测终端利用4G无线通道传输至远端服务器平台。
2、干支渠多普勒超声波流量计测流系统
多普勒超声波流量计是一款利用超声波的多普勒效应测量水体流速流量的设备,内部集成信号处理器,专有的流速计算算法,可以快速准确的计算出水体流速,而且无需校准,无漂移。
同时内部集成了水温传感器,压力传感器,可以同时采集输出水位数据,是一款高精度的接触式测流设备,广泛应用于灌区渠道,自然河道,城市排水管网,工厂计量,泵站等各种场合。
3、支渠箱涵式多声道流量计测流系统

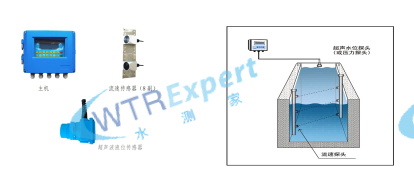

箱涵式多声道时差法流量计是一种基于时差法原理的流量测量设备，以其高精度测量、强适应性、低维护成本、实时监测与远程控制等优点，在水利工程、城市供排水、工业管道等领域得到了广泛应用。它不仅能够满足不同应用场景的流量测量需求，还能为水资源管理、生产过程控制和环境保护提供有力支持。
时差法原理：时差法流量计利用超声波在流体中的传播特性来测量流量。当超声波在流体中传播时，其传播速度会受到流体流速的影响。具体来说，超声波顺流传播时速度会增加，逆流传播时速度会减小。通过测量超声波在顺流和逆流方向上的传播时间差，可以计算出流体的流速，进而得到流量。
多声道设计：箱涵式多声道时差法流量计采用多个声道（即多个测量路径）来测量流体的流速分布。每个声道由一对超声波传感器组成，分别测量顺流和逆流方向上的传播时间。通过多个声道的测量，可以更准确地反映流体在不同位置的流速，从而提高流量测量的精度。
箱涵结构：箱涵式流量计通常安装在箱涵结构中，箱涵是一种矩形或拱形的预制混凝土结构，用于引导水流。这种结构可以为流量计提供稳定的安装环境，同时减少外部干扰。
4、干渠多声道时差法明渠流量计测流系统
声学时差法流量测流系统由一组（或几组）声学换能器、主机、信号电缆和电源组成。声学换能器接收测流控制器的指令发射声脉冲，并将接收到的声脉冲信号传送到测流控制器。声学换能器内可以装有水位传感器，可同时将测得的水位数据传送给主机，也可以接入其它符合要求的水位计，如雷达水位计。
