箱涵式多声道时差法流量计
在水资源管理、工业过程控制和水环境监测等领域，特别是在灌区量测水监测和农业节水灌溉等场景中，精确测量水体流量至关重要。传统测量方法在复杂流态和小流量场景下存在局限，水测家箱涵式多声道时差法流量计应运而生。箱涵式多声道时差法流量计是一种基于时差法原理的流量测量设备，有效克服零点漂移、小流量测量误差大等问题；综合利用频差法和时差法，使用实时声速、温度补偿等技术对流量进行补偿；支持多种通信方式；具有计量精度高、操作简便、运行稳定等优点。整套产品由测量箱、内置传感器（按通道数量）、内置超声波液位计（或者压力水位计、电子标尺）、流量显示表组成。
一、简介
1. 工作原理
时差法原理：时差法流量计利用超声波在流体中的传播特性来测量流量。当超声波在流体中传播时，其传播速度会受到流体流速的影响。具体来说，超声波顺流传播时速度会增加，逆流传播时速度会减小。通过测量超声波在顺流和逆流方向上的传播时间差，可以计算出流体的流速，进而得到流量。
多声道设计：箱涵式多声道时差法流量计采用多个声道（即多个测量路径）来测量流体的流速分布。每个声道由一对超声波传感器组成，分别测量顺流和逆流方向上的传播时间。通过多个声道分层的测量，可以更准确地反映流体在不同位置的流速，从而提高流量测量的精度。

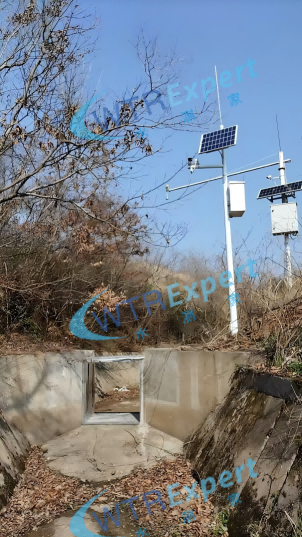

箱涵结构：箱涵式流量计通常安装在箱涵结构中，箱涵是一种矩形或拱形的预制混凝土结构，用于引导水流。这种结构可以为流量计提供稳定的安装环境，同时减少外部干扰。
2. 主要组成部分
超声波传感器：用于发射和接收超声波信号，是流量计的核心部件。
信号处理单元：用于处理超声波信号，计算传播时间差，并转换为流速和流量。
数据采集与传输模块：用于采集测量数据，并通过有线或无线方式传输到监控系统。
箱涵结构：为流量计提供安装平台，确保测量环境的稳定性和安全性。
二、优点
1. 高精度测量
多声道设计可以更全面地反映流体的流速分布，减少因流体湍流、管道变形等因素对测量精度的影响。相比单声道流量计，多声道流量计能够提供更准确的流量测量结果，精度可达±1%-±2%。
适用于各种复杂流场条件，如非满管、非均匀流等，能够有效提高测量的可靠性和稳定性。
2. 适应性强
多种流体介质：时差法流量计适用于多种流体介质，包括清水、污水、海水等，对流体的导电性没有要求，因此在水利工程、城市供排水等领域具有广泛的应用前景。
不同管道尺寸：箱涵式结构使其能够适应不同尺寸的管道或渠道，通过调整声道数量和安装位置，可以满足不同流量测量需求。
3. 低维护成本
时差法流量计的测量原理基于超声波传播特性，无机械运动部件，因此不易磨损，使用寿命长，维护成本低。
箱涵结构为流量计提供了良好的保护，减少了外部环境对设备的影响，进一步降低了维护频率。
4. 实时监测与远程控制
箱涵式多声道时差法流量计通常配备数据采集与传输模块，能够实时采集流量数据并通过有线或无线网络传输到监控中心。
通过远程监控系统，操作人员可以实时查看流量数据，及时发现异常情况并进行处理，提高了管理效率和应急响应能力。
5. 安装方便
箱涵式结构使得流量计的安装相对简单，只需将传感器安装在箱涵的适当位置即可。安装过程中不需要对管道进行切割或改造，减少了施工难度和成本。
流量计的安装位置可以根据实际需求灵活调整，便于优化测量效果。
6. 环境适应性好
箱涵结构为流量计提供了良好的防护，使其能够适应各种恶劣环境条件，如高温、低温、潮湿等。
三、应用场景
水利工程：用于测量渠道、河道、水库等水利工程中的流量，为水资源调配、防洪抗旱等提供数据支持。
城市供排水：用于监测城市供水管网、排水管网流量监测，帮助水务部门优化管网运行，提高供水效率，减少水资源浪费。
工业管道：用于测量工业生产过程中的液体流量，如化工、制药、食品等行业，为生产过程控制提供准确的流量数据。
农业灌溉：用于监测灌溉渠道的流量，实现精准灌溉，提高水资源利用效率，促进农业可持续发展。
箱涵式多声道时差法流量计以其高精度测量、强适应性、低维护成本、实时监测与远程控制等优点，在水利工程、城市供排水、工业管道等领域得到了广泛应用。它不仅能够满足不同应用场景的流量测量需求，还能为水资源管理、生产过程控制和环境保护提供有力支持。
